隨著 AI 工作負載對資料中心交換頻寬與能耗效率的要求急遽提升，交換晶片容量正由 51.2T 邁向 102.4T 甚至 204.8T 。為了突破「功耗牆」與「頻寬密度瓶頸」，光通訊架構加速由傳統離散光學元件（Discrete Optics）轉向矽光子積體電路（SiPh PIC），並進一步朝近封裝光學（NPO）與共同封裝光學（CPO）等 2.5D/3D 先進封裝架構演進 。
然而，當光引擎（Optical Engine）從「現場可抽換（Field-replaceable）」的可插拔模組，轉變為與運算/交換 ASIC 深度鍵合的共封裝晶片組時，任何單一光學或封裝缺陷都將導致整顆高昂 ASIC 報廢 。以往矽光子生態系缺乏成熟統一的 PDK(Process Design Kit)、組裝與可靠度規範，驗證流程高度仰賴終端客戶與個別供應商逐案協商（Case-by-case），造成供應鏈極度碎片化與高昂的研發成本 。
為了解決此一產業痛點，JEDEC(固態技術協會) JC-14.3 工作小組正式推動，並通過了專為矽光子量身打造的標準化品質與可靠度驗證規範（JESD264）。本文將深入剖析此項新標準的核心精神、驗證架構（涵蓋微光學元件、裸晶、整合晶片組至雷射整合）以及其推動「一次性平台驗證（Qualify Once）」對整體半導體與光通訊供應鏈所帶來的關鍵變革 。
1. 背景與推動動機

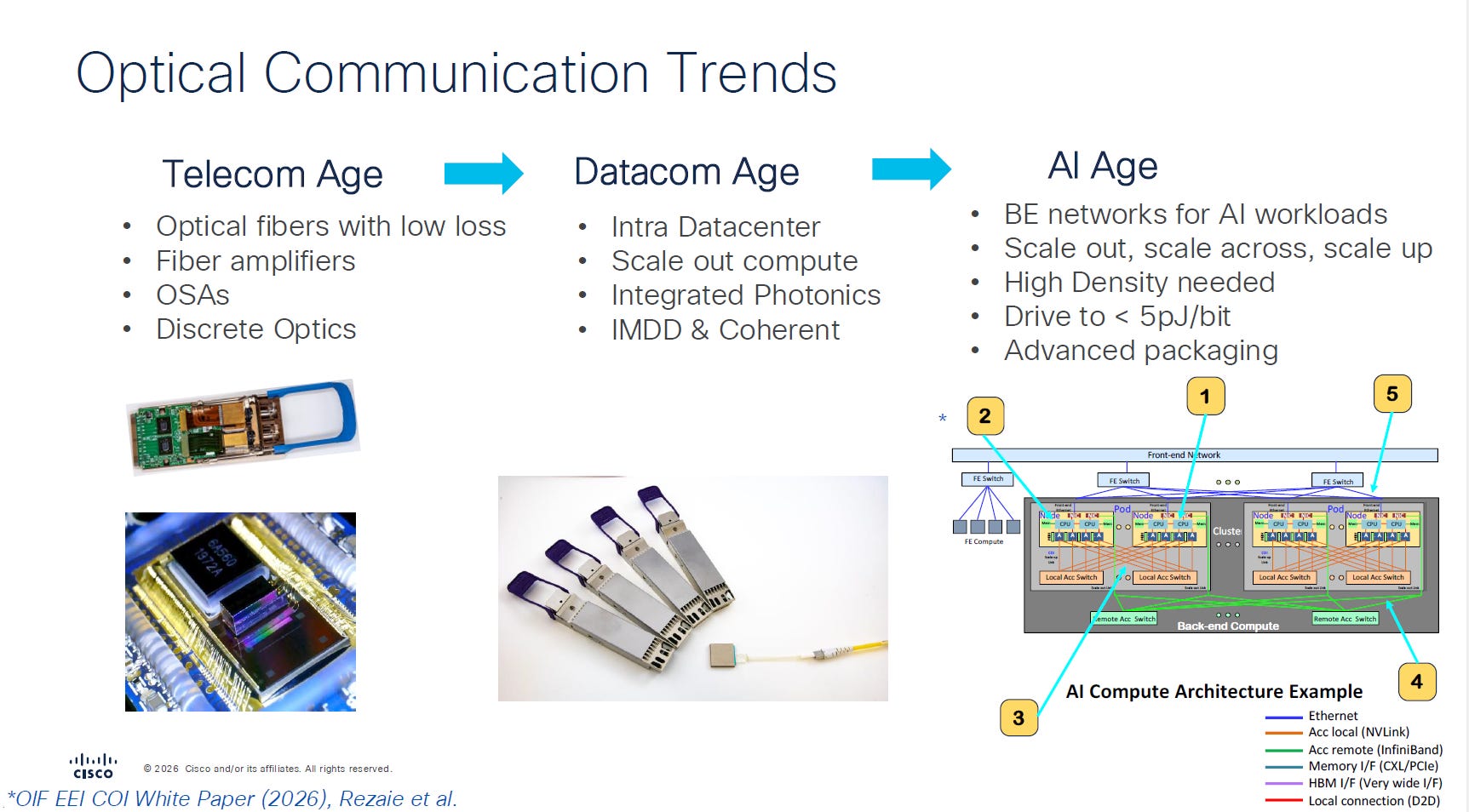

1.1. 光通訊三大世代演進趨勢
source: Ref[1]; 請參考: EP56. 光通訊系統技術概論與發展趨勢
電信時代（Telecom Age）：以低損耗光纖、光放大器、離散光學元件（Discrete Optics）與光學子模組（OSA(Optical Sub-Assembly): TOSA/ROSA）為主，著重長距離傳輸。
資料中心時代（Datacom Age）：應用轉向資料中心內部（Intra Datacenter）與運算水平擴展（Scale-out），導入光電整合（Integrated Photonics），並以 IMDD（強度調變直接偵測）與 Coherent（同調光）架構並進。
AI 時代（AI Age）：核心轉為 AI 負載的後端網路（Back-End Networks），支援 Scale-up、Scale-across 與 Scale-out 混合互連；要求極高佈線與頻寬密度，推動 SerDes/光互連能耗降至小於 5 pJ/bit，逐漸導入 2.5D/3D 先進封裝與 CPO 技術
source: Broadcom

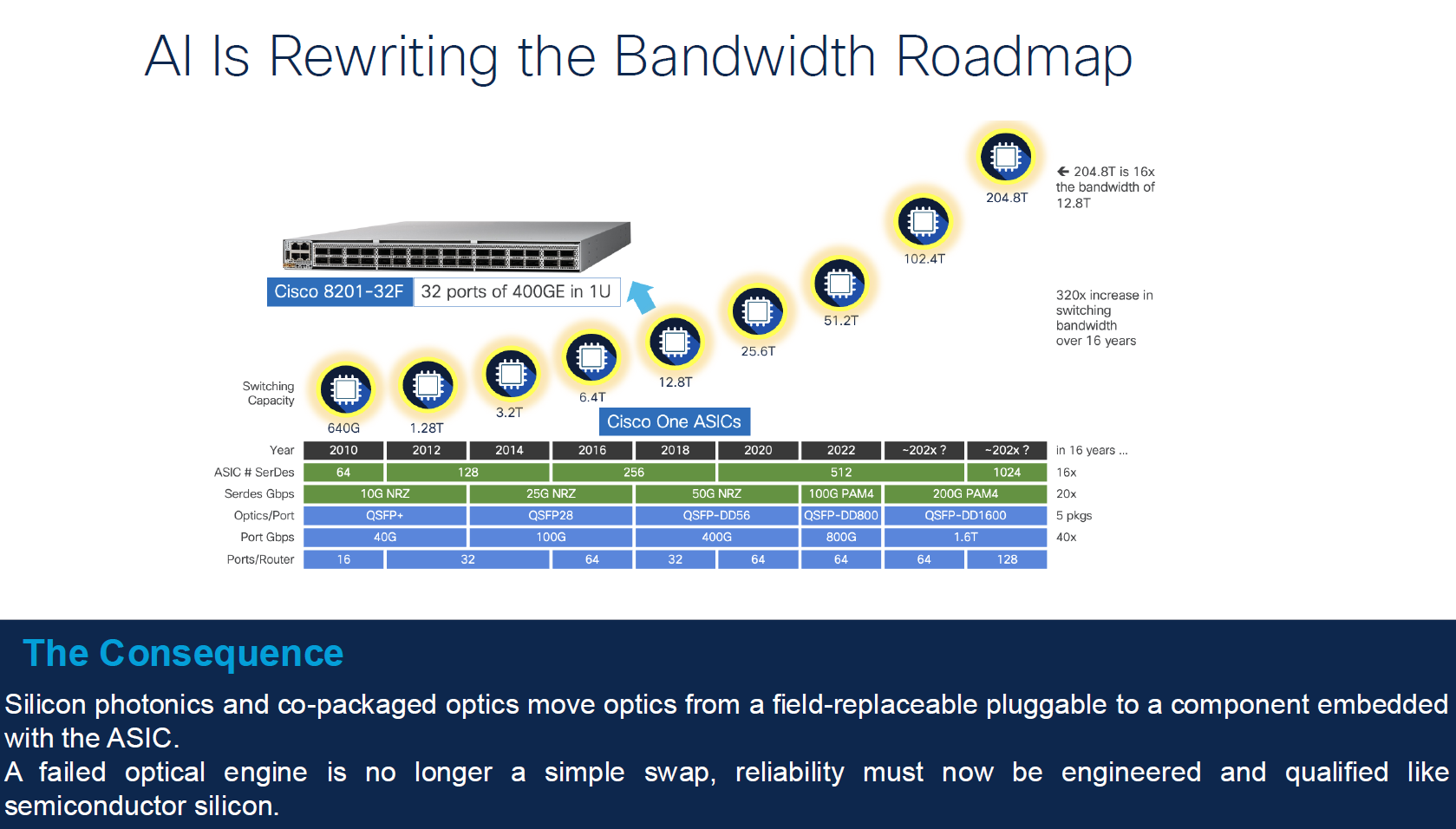

交換晶片頻寬與互連規格演進
在 16 年的演進歷程中，交換頻寬預計由 640G 躍升至 204.8T（增長達 320 倍），各層級硬體規格變化如下(請參考: EP38. 解析 3.2T 光通訊實體層技術)：
source: Ref[1]

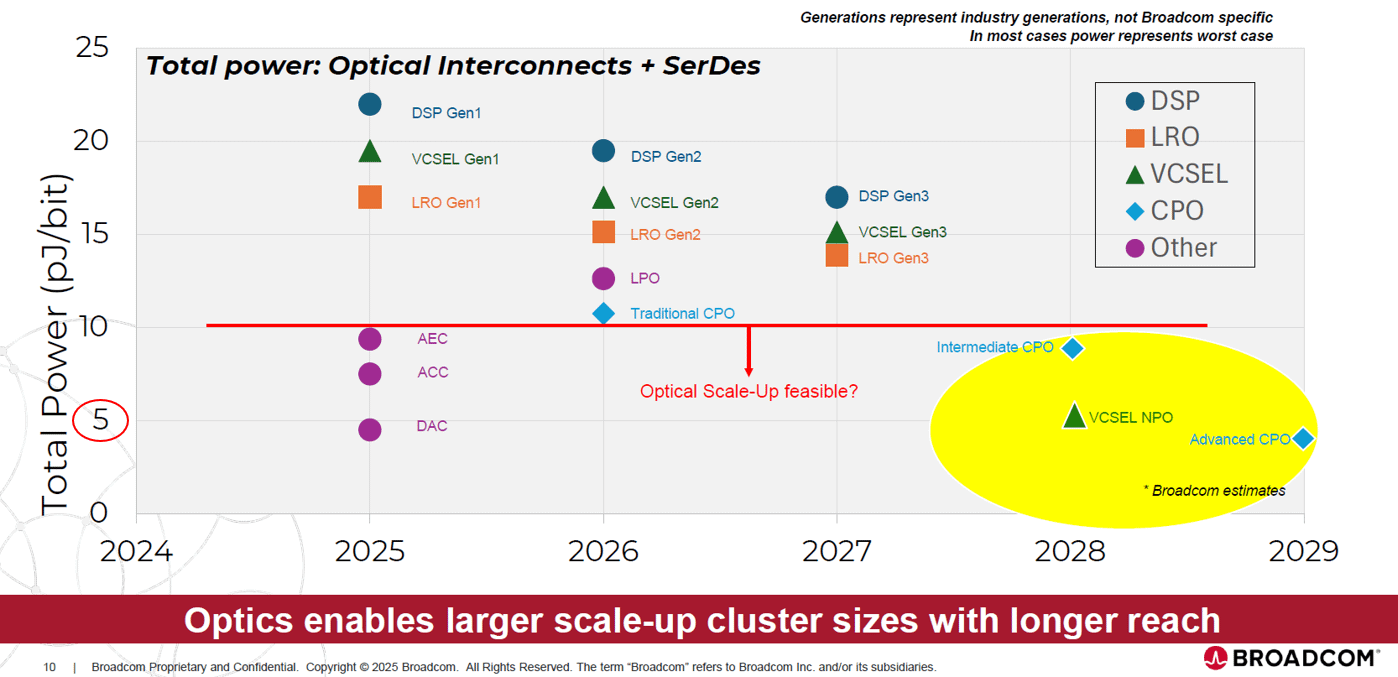

突破功耗與頻寬瓶頸，逐漸導入 NPO / CPO
隨著交換晶片容量邁向 51.2T、102.4T 及 204.8T ，系統面臨顯著的頻寬與功耗挑戰 。
傳統可插拔光模組（Pluggable Transceivers）正由離散光學元件（Discrete Optics，如 TOSA/ROSA ）加速轉換為高度整合的矽光子積體電路（SiPh PIC）架構 。透過半導體 CMOS/OSAT 製造基礎設施 ，實現晶圓級生產與高密度光電整合
為了大幅縮短高頻電氣路徑（Shorten Electrical Path）、降低 SerDes 能耗（推向小於 5 pJ/bit）並減少信號損耗 ，封裝型態由前板可插拔延伸至近封裝光學（NPO）與共同封裝光學（CPO），推動光引擎與交換/運算 ASIC 進行 2.5D/3D 先進封裝整合 。
可靠度挑戰
在傳統可插拔架構下，光學模組故障僅需現場更換（Field-replaceable）；但在整合與封裝架構下，光學引擎（Optical Engine）已無法單純抽換，其可靠度必須達到如半導體矽晶片般的嚴格要求 。
1.2. 矽光子（SiPh）核心價值與半導體製造體系整合

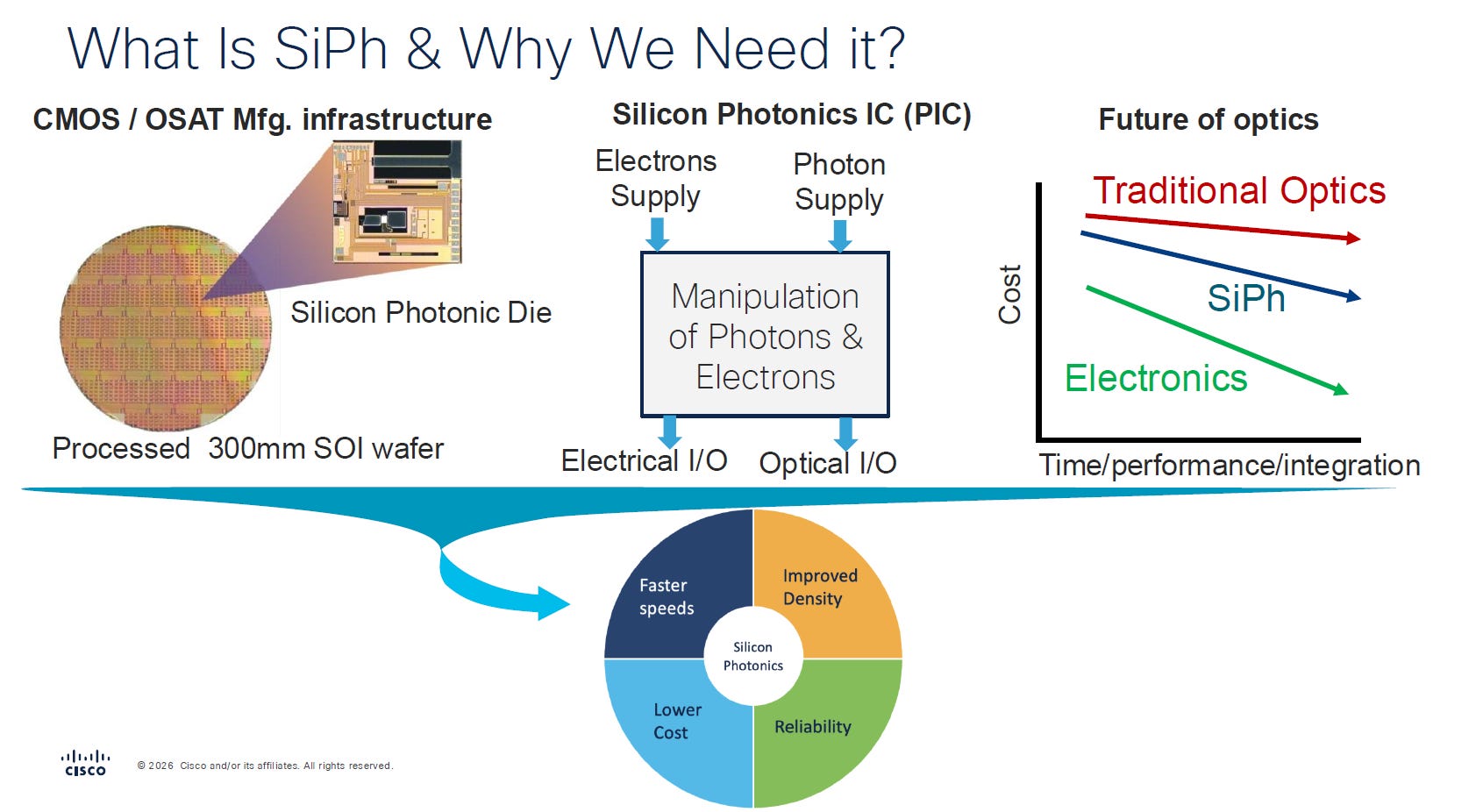

什麼是矽光子（SiPh）及其核心價值
source: Ref[1]
矽光子積體電路（PIC）運作機制：
雙重輸入：同時導入電子源（Electrons Supply）與光子源（Photon Supply）。
光電調控：在單一矽基晶片內實現光子與電子的交互操控（Manipulation of Photons & Electrons）。
雙重輸出：提供高速電氣介面（Electrical I/O）與光學介面（Optical I/O）。
成本與性能演進趨勢 (Future of Optics)：
傳統光學（Traditional Optics）：組裝依賴離散元件與人工對準，成本隨時間與整合複雜度下降有限。
微電子（Electronics）：高度依賴成熟半導體製程，成本降幅最快且整合度最高。
矽光子（SiPh）：結合電子製造經濟規模與光學傳輸優勢，成本曲線大幅優於傳統離散光學。
矽光子帶來的四大核心效益：
更高傳輸速率 (Faster speeds)：支援更高單波長速率與超高總頻寬。
更高整合密度 (Improved Density)：縮小封裝體積，提升單位面積頻寬密度。
更低建置成本 (Lower Cost)：藉由晶圓級量產大幅降低光引擎單位成本。
提升可靠度 (Reliability)：減少離散接點與封裝失效率，提升整體系統運行穩定度。

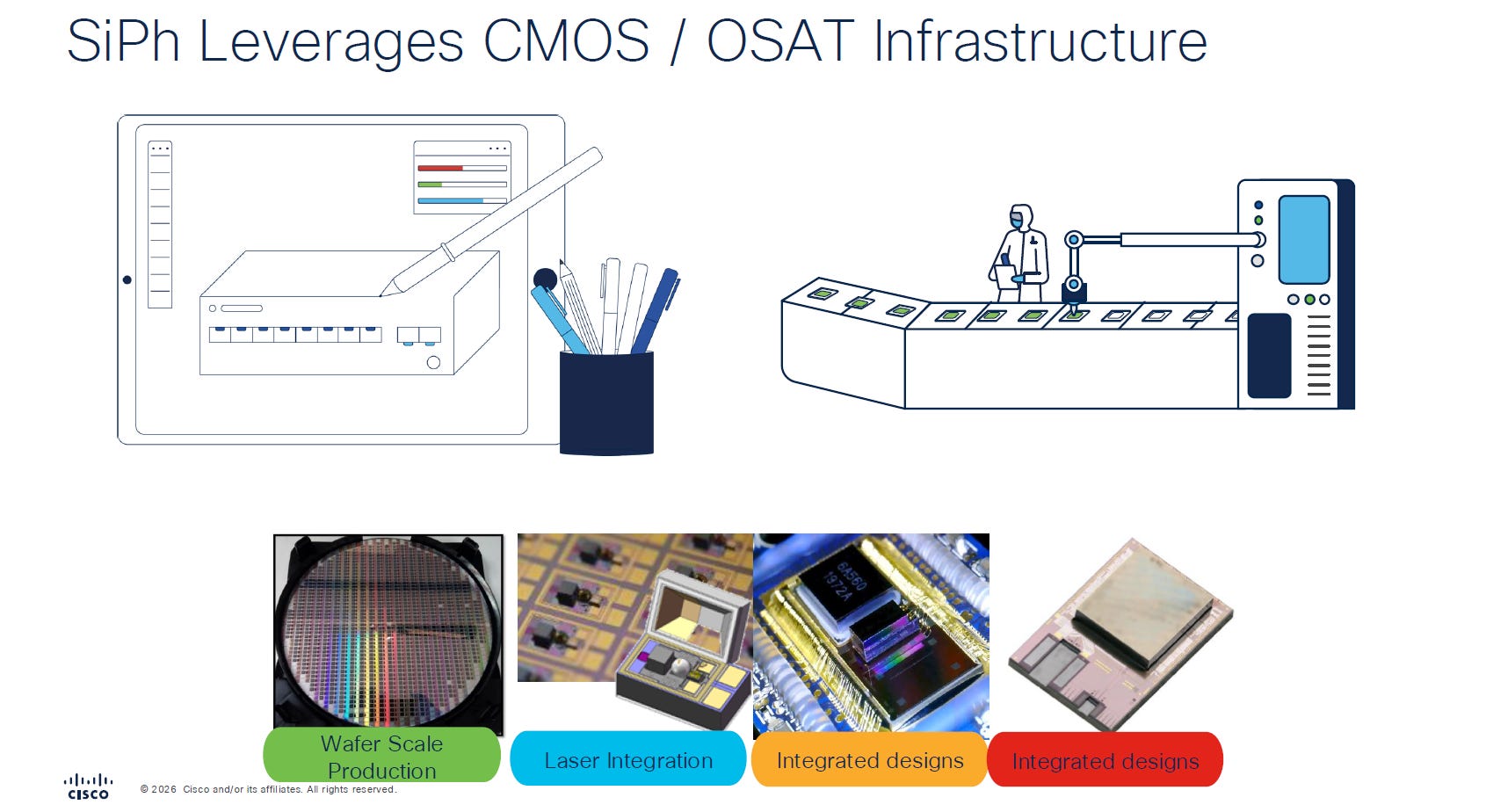

矽光子借力 CMOS / OSAT 製造基礎設施
矽光子擺脫傳統光學的手工與半自動組裝模式，全面導入成熟的半導體製造與封測量產體系：
source: Ref[1]
晶圓級規模化生產 (Wafer Scale Production)：採用成熟的 300mm SOI（絕緣層上覆矽）晶圓製程，在晶圓廠（Fab）內完成大規模光子晶粒（Photonic Die）製造與初測。
多元雷射整合技術 (Laser Integration)：支援在晶圓或晶粒層級進行外接、微光學透鏡或異質微封裝等雷射光源整合。
先進光電整合設計與多晶片封裝 (Integrated Designs)：透過 OSAT(Outsourced Semiconductor Assembly and Test) 既有的先進封裝產線（如 Cu Pillar、Flip-chip、TSV 及 2.5D/3D CoC 堆疊），將光子晶粒（PIC）與電子驅動晶粒（EIC/ASIC）緊密鍵合。
高度自動化產線作業：結合標準化 EPDA(Electronic Photonic Design Automation) 設計流程與全自動化封測機台，實現具備高良率與高度可重複性的光引擎模組量產。
1.3. 矽光子（SiPh）與傳統 CMOS 之 PDK 差異
製程設計套件（PDK, Process Design Kit）是連接晶片設計端與晶圓製造端的關鍵技術橋樑。在成熟的傳統 CMOS 半導體生態中，PDK 幾乎 100% 由晶圓代工廠（Foundry）主導並統籌交付，具備高度標準化與精確的行為預測能力。
相對地，矽光子（Silicon Photonics, SiPh）目前仍處於標準化早期階段，面臨缺乏成熟業界統一 PDK 的挑戰 。其 PDK 現況由晶圓代工廠、晶片設計業者以及光電設計自動化（EPDA）/第三方 IP 廠商三方共同建構 。
現行矽光子生態系的 PDK、雷射整合、OSAT 製程與模組組裝高度客製化，驗證方式多由個別終端客戶與供應商逐案協商，缺乏統一的產業標準 。為了解決供應鏈破碎化及客製化帶來的驗證負擔，JEDEC 將著手制定標準化規範，推動矽光子走向如同 CMOS 般的平台級標準化驗證架構。

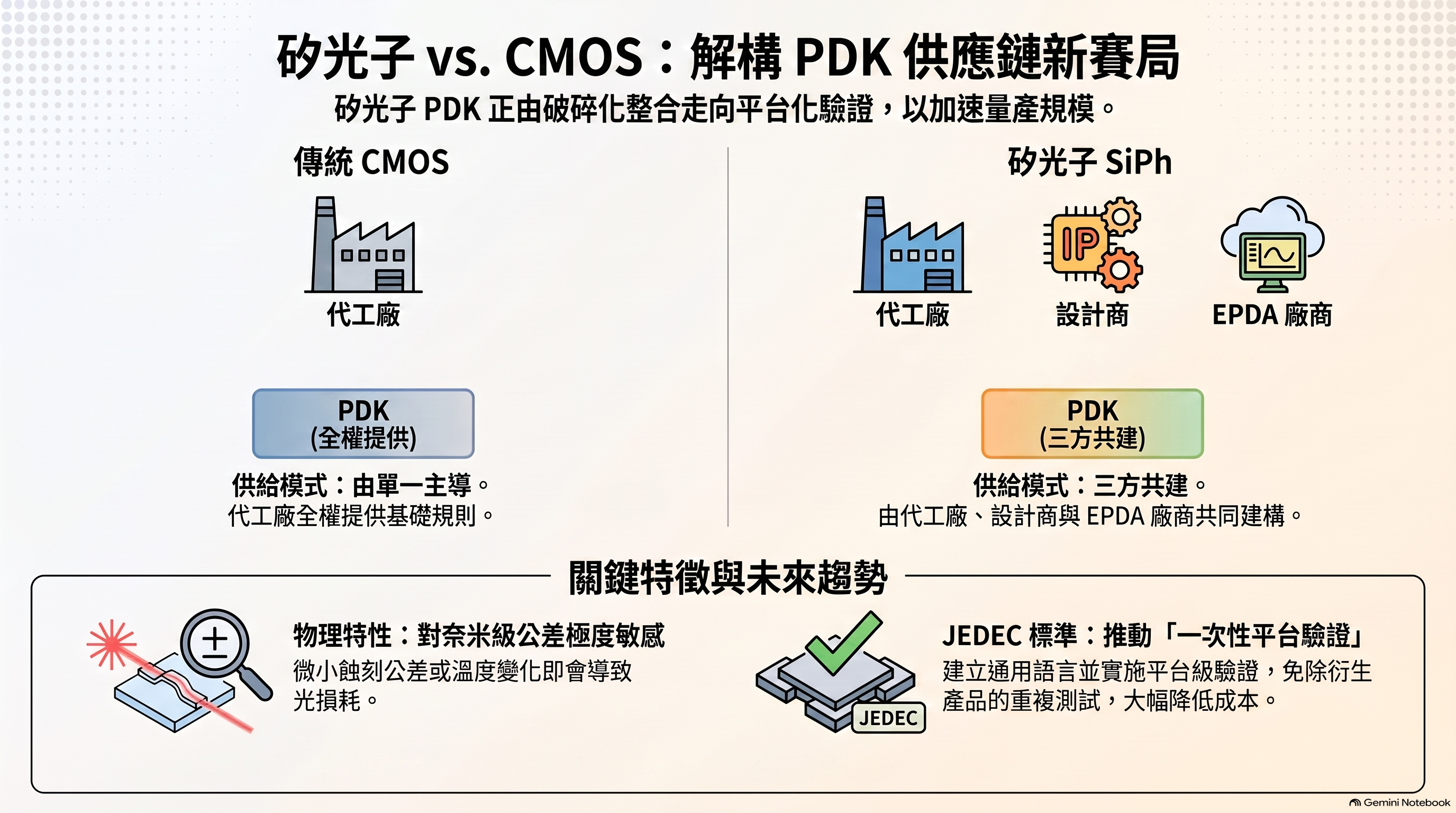

矽光子（SiPh）與CMOS 之 PDK 核心差異
供給模式與主導權
傳統 CMOS：由晶圓代工廠（Foundry）單一主導並全權提供基礎規則、元件庫與驗證標準。
矽光子（SiPh）：由晶圓代工廠、晶片設計商與 EPDA(Electronic-Photonic Design Automation) 廠商三方共同建構 。
元件庫（PCells）掌控程度
傳統 CMOS：代工廠完全定義標準邏輯閘、I/O 與記憶體編譯器，並完成預先驗證。
矽光子（SiPh）：代工廠僅提供基本規則 ，高速調變器、光電二極體耦合及摻雜分佈等核心架構可能由設計商自行客製與定義 。
物理特性與敏感度
傳統 CMOS：採用離散電氣開關機制，具備較高雜訊容限，幾何微小變異可藉由數位邏輯與時序裕度容忍。
矽光子（SiPh）：屬於連續光波傳輸，對奈米級蝕刻公差與環境溫度微變極度敏感，容易引發光損耗與相位偏移。
產業成熟度與標準化
傳統 CMOS：具備高度成熟的業界統一標準與 SPICE 行為預測模型。
矽光子（SiPh）：缺乏業界統一成熟的標準 PDK（CMOS-level maturity missing），各家代工廠製程與設計規格互不相容 。
驗證與可靠度機制
傳統 CMOS：驗證規則清晰，設計端遵循 DRC/LVS，代工廠依標準規範承諾良率與電性可靠度。
矽光子（SiPh）：過去依賴買賣雙方逐案協商（Case-by-case），現正導入 JEDEC 平台級一次性驗證（Qualify Once）架構 。
關鍵特徵與未來發展趨勢
三方共建的分工體系
晶圓代工廠（Foundry）：提供基礎工藝層次定義（Layer Map）、DRC/LVS 物理規則，以及標準直/彎波導與分光器等基礎被動元件 。
晶片設計商（Designer）：自行開發具專利壁壘的高速調變器（PN/SISCAP）、特殊 MUX/DEMUX 與熱調諧電阻 。
EPDA 廠商：提供參數化單元（PCells）封裝、緊湊模型（Compact Models）以及光電協同模擬環境 。
物理特性帶來的製造挑戰
光波傳輸對微結構幾何尺寸極為敏感，奈米級的蝕刻深淺、線寬偏差或環境溫度波動，均會直接導致光損耗增加或中心波長飄移。
JEDEC 標準推動「一次性平台驗證」
透過 JEDEC 規範定義微光學元件、裸晶與整合晶片組的基準驗證 。
技術平台通過驗證後，相同 PDK 之衍生產品可免除重複驗證 ，大幅降低供應鏈溝通成本並加速量產規模化 。

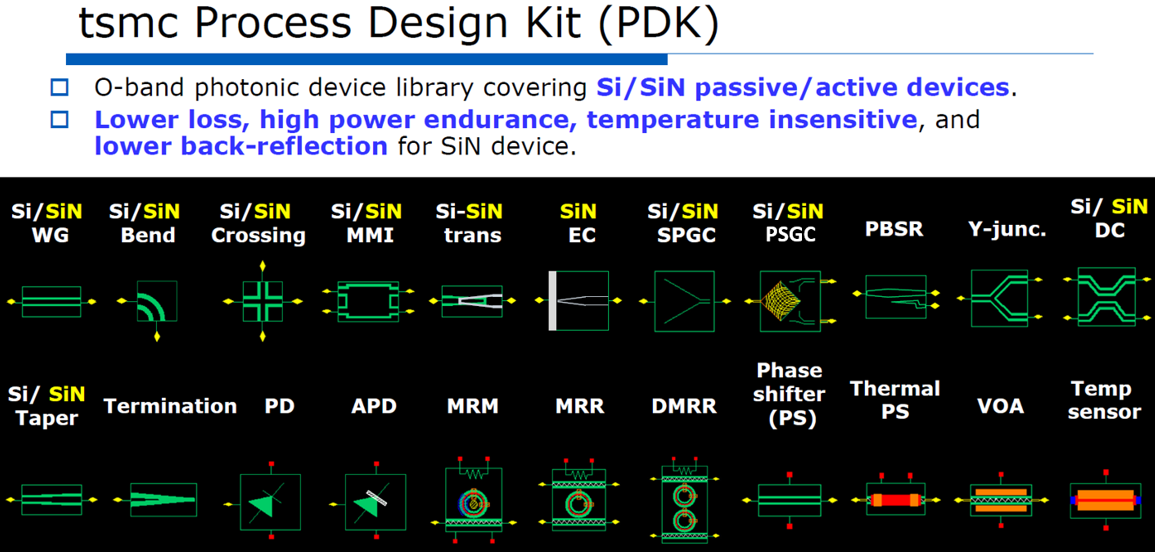

Example: TSMC SiPH PDK
source: TSMC; 請參考: EP37. 矽光子解析: 從 TSMC PDK 到 Nvidia 黑科技
2. JEDEC 定義矽光子標準概況
2.1. 目的: 解決破碎化供應鏈的痛點

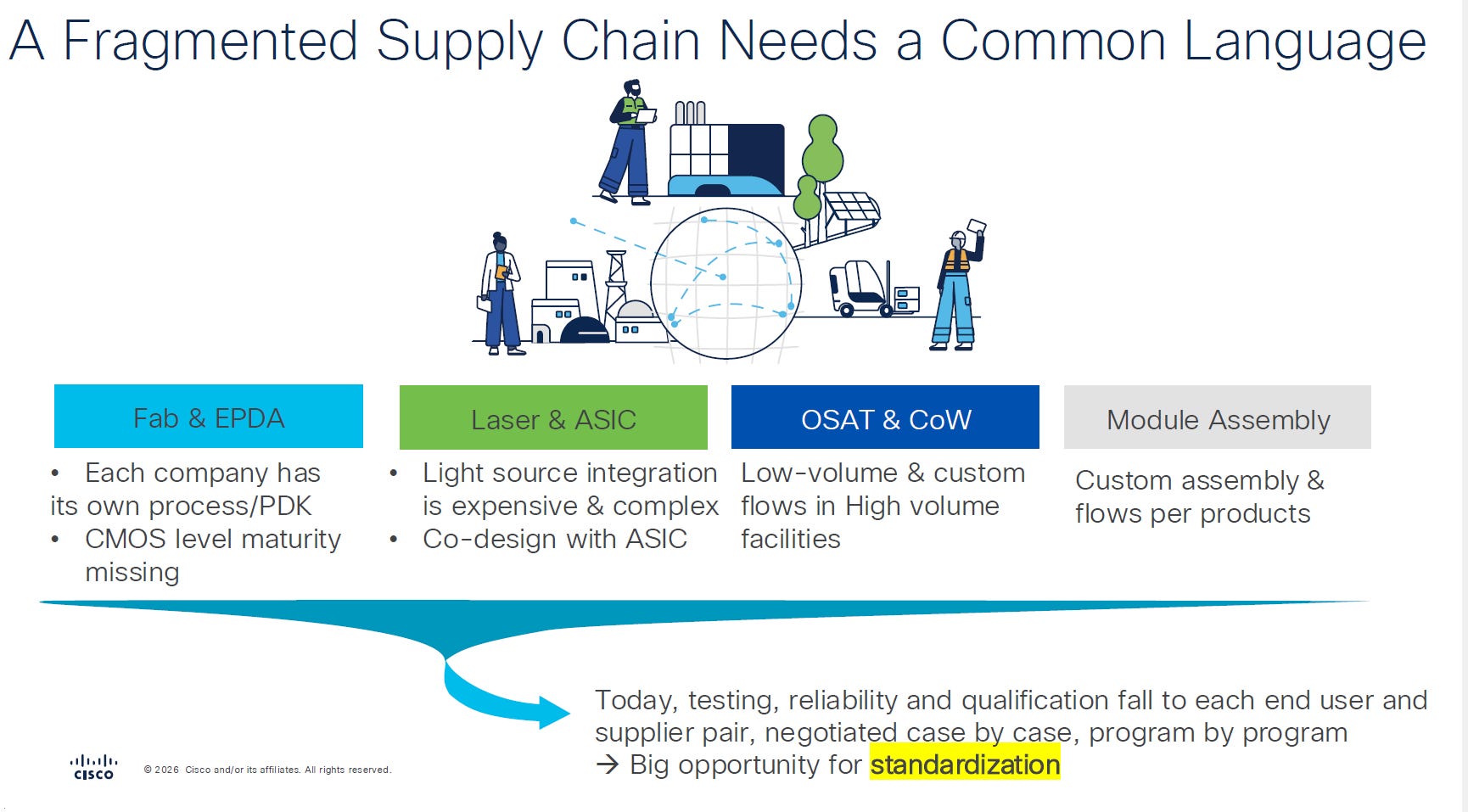

當前矽光子（SiPh）產業鏈從晶圓製造到最終模組封裝呈現高度碎片化（Fragmented Supply Chain），各環節缺乏統一的共通語言（Common Language）與標準規範，具體痛點分述如下：
source: Ref[1]
晶圓代工與設計工具端（Fab & EPDA）
PDK 與製程規格各自獨立：每家晶圓代工廠與設計業者皆採用自家的製程與專屬 PDK，彼此互不相容。
缺乏 CMOS 級別的成熟度：尚未建立如傳統 CMOS 半導體般成熟、標準化且經產業普遍認可的 PDK 體系。
雷射光源與 ASIC 整合端（Laser & ASIC）
光源整合成本高昂且製程複雜：光學雷射源（Light source）的對準與整合技術門檻高且費用昂貴。
高度客製化協同設計：光引擎需與運算/交換 ASIC 進行深度協同設計（Co-design），導致各家架構差異極大。
封測代工與晶圓級封裝端（OSAT & CoW）
小量客製流程佔用高產能產線：在大規模量產（High volume）的封測廠設施中，運行的卻是低產量（Low-volume）且高度客製化的封裝流程，難以形成規模經濟。
模組組裝端（Module Assembly）
組裝與測試流程因產品而異：不同收發器或光引擎產品皆依賴量身訂做的組裝製程與客製流程（Custom assembly & flows per products）
現行產業運作困境與 JEDEC 標準化契機
逐案協商帶來高昂成本：目前測試、可靠度與驗證（Testing, Reliability and Qualification）責任全落在個別終端客戶與供應商之間，必須逐案（Case by case）、逐專案（Program by program）重複進行耗時的談判與測試定義。
標準化的巨大效益：透過 JEDEC 制定統一的驗證標準，為整個生態系建立通用語言，推動平台級一次性驗證（Qualify Once），進而降低驗證成本並加速矽光子技術的規模化量產。
進度: JEDEC JC-14.3 工作小組制定，委員會已投票通過，標準文件（JESD264）已於 2026 年 8 月正式發布 。

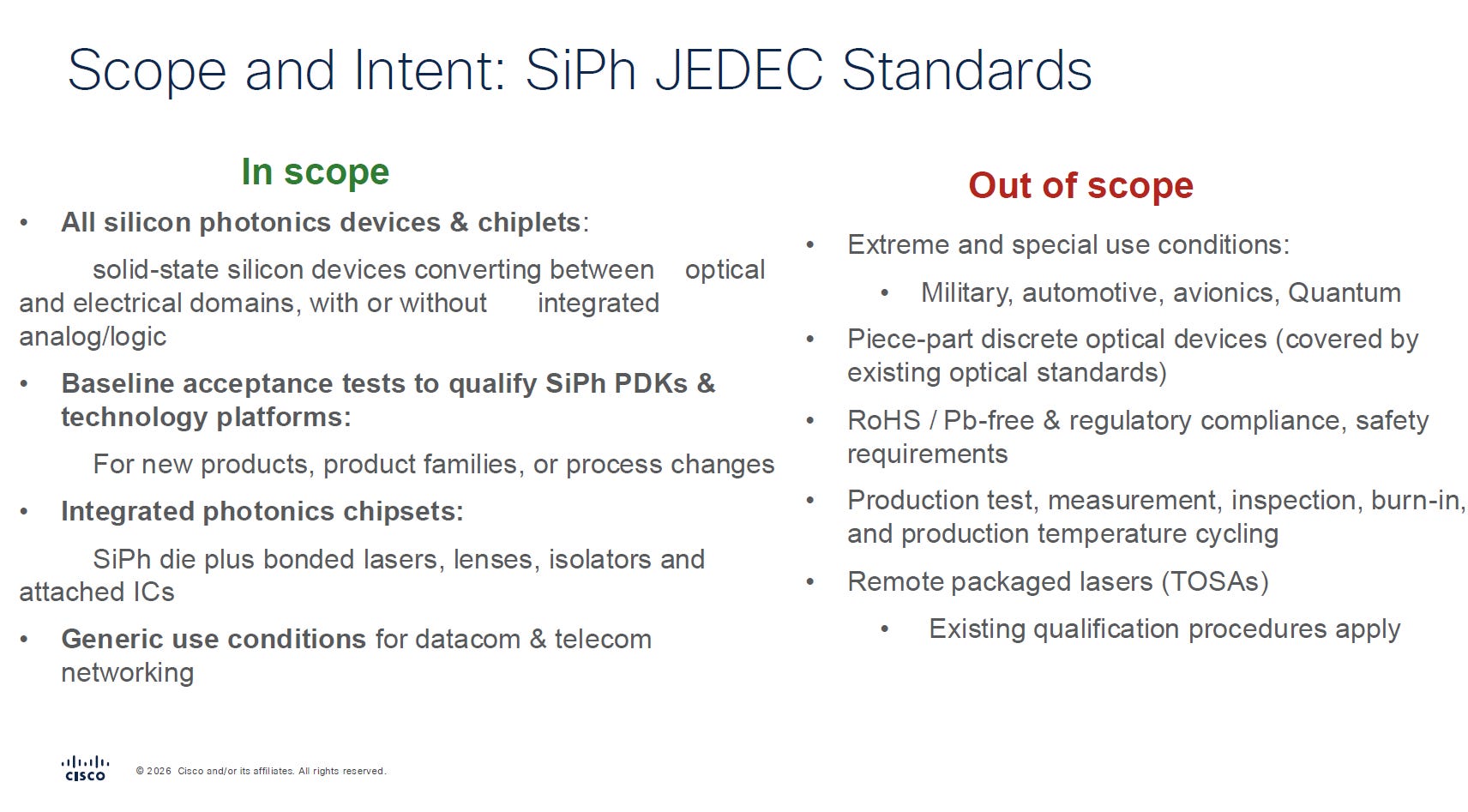

2.2. 矽光子標準範疇
納入範疇 (In Scope)
所有矽光子元件與小晶片 (All SiPh Devices & Chiplets)：涵蓋於光域與電域之間進行轉換的固態矽元件，無論是否整合類比或邏輯電路。
PDK 與製程技術平台基準驗收測試 (Baseline Acceptance Tests)：適用於新產品開發、同系列衍生產品擴展，或代工廠製程變更時的技術平台驗證。
整合光子晶片組 (Integrated Photonics Chipsets)：涵蓋矽光子晶粒（SiPh Die）本體，以及鍵合於其上的雷射（Bonded Lasers）、微透鏡（Lenses）、光隔離器（Isolators）與貼附的驅動/控制 IC。
通用網路應用環境條件 (Generic Use Conditions)：針對資料中心通訊（Datacom）與電信網路（Telecom Networking）的標準工作與環境條件。
排除範疇 (Out of Scope)
極端與特殊使用環境：軍事（Military）、車用（Automotive）、航太航空（Avionics）及量子運算（Quantum）等特殊規格。
單一離散光學元件 (Piece-part Discrete Optical Devices)：已有現行專屬光學標準涵蓋者。
法規與環保合規要求：RoHS、無鉛（Pb-free）、安全法規等強制性合規標準。
產線常規測試與篩選：量產量測、出廠檢驗、生產老化篩選（Burn-in）及生產線溫階循環測試。
遠端獨立封裝雷射 (Remote Packaged Lasers / TOSAs)：沿用現行既有的雷射驗證程序與標準。
2.3. 矽光子標準目的與核心架構
標準制定目的 (Intent & Purpose)
建立產業統一標準：為破碎化的矽光子供應鏈（包含晶圓代工、設計商、OSAT 封測廠及模組廠）建立共通的驗證語言與可靠度測試基準。
推動一次性平台驗證（Qualify Once）：使晶圓製程平台與 PDK 基礎構件完成一次完整驗證後，衍生產品可免於重複進行晶片組層級測試，大幅降低驗證成本並縮短產品上市週期。
因應先進封裝的高可靠度要求：光引擎在進入 NPO/CPO 等與 ASIC 深度整合的架構後無法現場抽換，必須建立等同於半導體晶片等級的可靠度驗證標準。

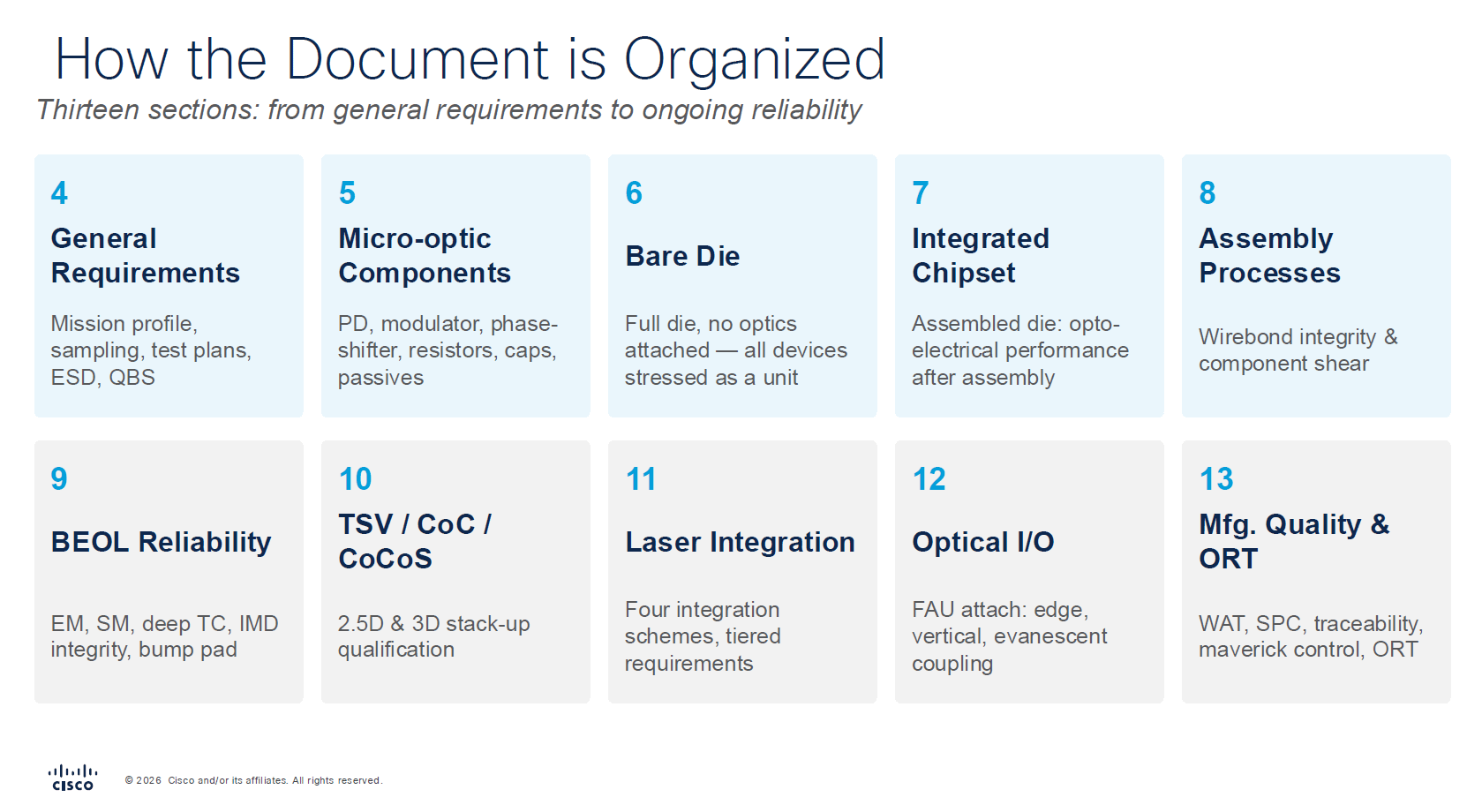

矽光子標準全文結構大綱
在 JEDEC 標準規範架構中，前三章為標準標準化導則與基礎定義，第 4 至 13 章為具體技術與可靠度驗證規範：
Section 1：適用範疇 (Scope)
定義標準涵蓋的光電轉換矽晶片、小晶片（Chiplets）、PDK 技術平台及整合晶片組，並明訂適用於 Datacom 與 Telecom 應用環境。
明列排除之極端環境（軍工、車用、量子）及離散光學元件等範疇。
Section 2：規範性引用文件 (Normative References)
整合並引用相關半導體與光通訊產業可靠度測試標準，包含 JEDEC 系列（JESD47、JESD22、JEP001）、美軍標（MIL-STD-883） 以及光通訊可靠度規範（Telcordia GR-468、GR-1435、GR-326）。
Section 3：術語、符號與縮寫定義 (Terms, Definitions and Acronyms)
統一定義矽光子專屬名詞與架構縮寫，如 PIC（光子晶片）、EIC（電子驅動晶片）、CoC（晶片堆疊）、CoCoS（基板上晶片堆疊）、FAU（光纖陣列單元）、BIB（老化測試板）及 QBS（相似性驗證）等。
Section 4：通用規範 (General Requirements)
定義任務設定檔（Mission profile）、取樣原則、測試計畫、靜電放電（ESD）等級與相似性驗證（QBS）規則。
Section 5：微光學元件驗證 (Micro-optic Components)
針對光電二極體、調變器、相移器、熱調諧電阻、電容及被動波導等基礎元件進行可靠度與壽命模型建構。
Section 6：裸晶驗證 (Bare Die)
針對未安裝外接光學元件的完整晶粒，執行整體電性、漏電流、暗電流與各元件單元之環境應力整合測試。
Section 7：整合光子晶片組 (Integrated Chipset)
針對已組裝雷射、透鏡或隔離器之晶粒，驗證組裝製程後的光電綜合性能（如 LIV 特性曲線、調變損耗與相位偏移）。
Section 8：組裝製程 (Assembly Processes)
規範打線接合（Wirebond）拉力強度、球形剪切力，以及貼附元件剪切強度（Component Shear）的可靠度判定門檻。
Section 9：後段製程可靠度 (BEOL Reliability)
晶粒金屬導線與介電層可靠度評估，包含電遷移（EM）、應力遷移（SM）、深層溫度循環、金屬間介電層（IMD）完整性與凸塊墊（Bump Pad）強度。
Section 10：先進堆疊技術 (TSV / CoC / CoCoS)
針對 2.5D 與 3D 封裝架構（含矽穿孔 TSV、銅柱 Cu-pillar、C4 凸塊）進行預處理、HTOL、TC 及 uHAST 等堆疊結構可靠度驗證。
source: Ref[1];
Section 11：雷射整合 (Laser Integration)
針對四大類雷射整合方案（外置封裝、基板整合、表面貼裝、異質嵌入）制定分級可靠度驗證標準(請參考: EP9: Light sources)。
Section 12：光學輸入/輸出 (Optical I/O)

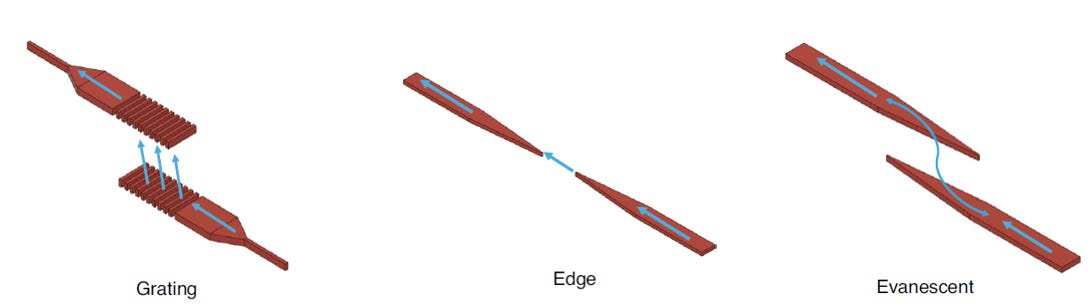

光纖陣列單元（FAU）貼附之機械與光學可靠度規範，涵蓋邊緣耦合（Edge Coupling）、垂直光柵耦合及漸逝光(Evanescent)耦合(請參考: EP53. 矽光子互連架構：波導耦合器與光子通孔技術探索 )。
Section 13：製造品質與持續可靠度 (Mfg. Quality & ORT)
晶圓驗收測試（WAT）、統計製程管制（SPC）、產品追溯性、離群值管制（Maverick Control）及量產持續可靠度測試（ORT）。
3. 關鍵驗證層次與測試策略

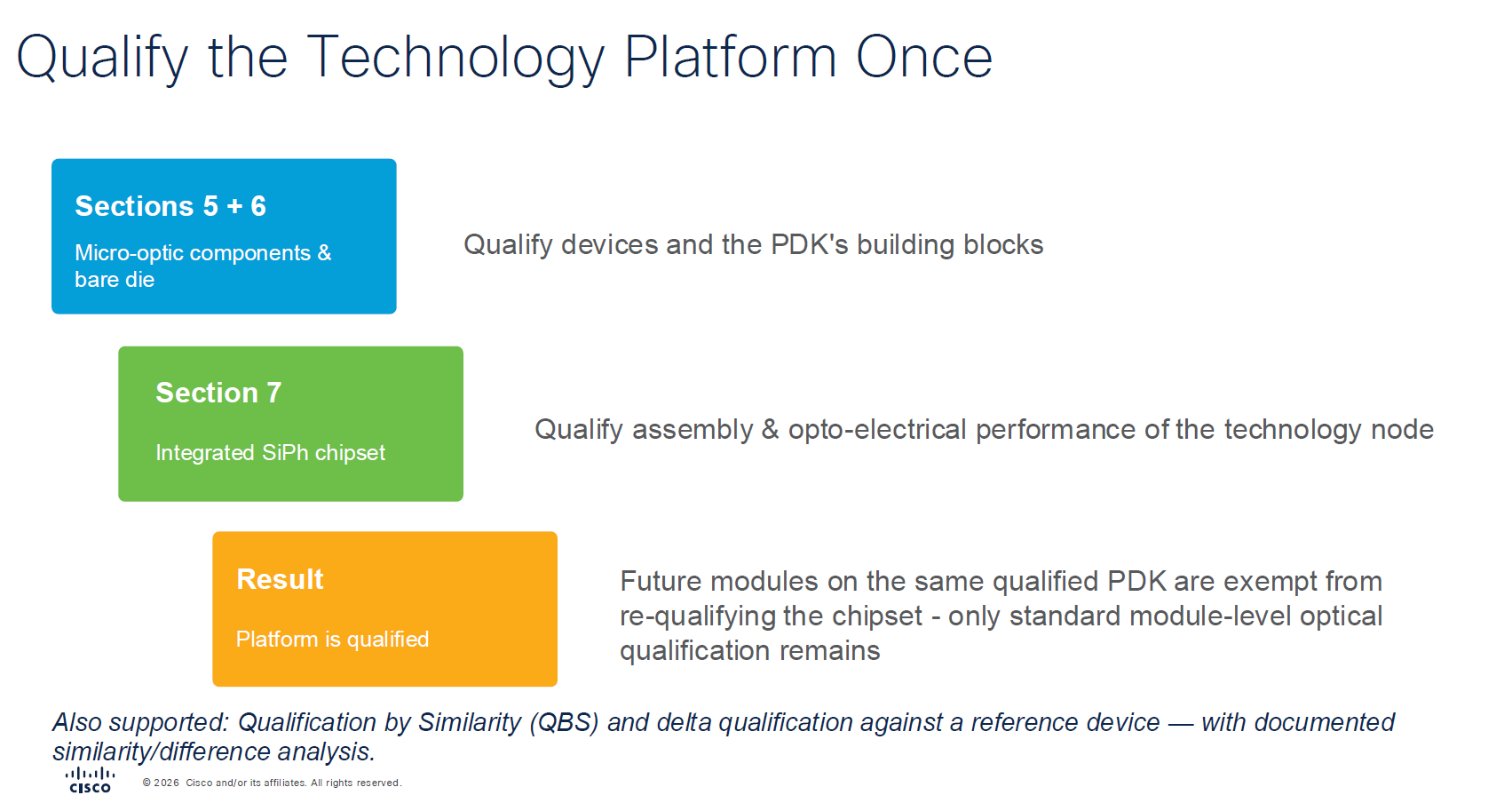

3.1. 技術平台一次性驗證
source: Ref[1]
核心平台驗證三部曲 (Platform Qualification Process)
第一階段：微光學元件與 PDK 基礎構件驗證 (Section 5: Micro-optic Components)
驗證對象：光電二極體、調變器、熱調諧電阻、相移器、電容及被動波導等基礎微元件 。
目標：建構各微光學離散單元的可靠度與壽命預測模型（ALT、HTOL、HTS、THB 等） 。
第二階段：未封裝裸晶整體電性驗證 (Section 6: Bare Die)
驗證對象：未貼附外接光學元件（如雷射、透鏡）的完整矽光子晶粒 。
目標：在晶圓/裸晶層級將所有微光學元件作為單一單元施加應力測試，驗證整體漏電流、暗電流、直流（DC）與基礎被動光學特性 。
第三階段：整合晶片組光電性能驗證 (Section 7: Integrated Chipset)
驗證對象：已完成組裝之晶片組（SiPh 晶粒鍵合雷射、透鏡、隔離器及驅動 IC） 。
目標：驗證組裝後的整合光電特性（如雷射 LIV 特性曲線、調變損耗與相位偏移），確認該技術節點與組裝工藝之可靠度 。
達成「技術平台驗證完成 (Platform Qualified)」之效益
當通過上述三個階段後，該製程平台與 PDK 即視為取得完整驗證資格（Platform is Qualified） ：
分支 A：同 PDK 衍生產品享免驗機制 (Derivative Products Exemption)
後續基於同一套合格 PDK 開發的新產品或模組，直接免除晶片組層級（Section 7）的重複驗證 。
僅需執行最終標準模組級光學驗證（Module-level Optical Qualification） 。
支援相似性驗證（QBS, Qualification by Similarity）與差異分析（Delta Qualification），大幅縮短研發週期與上市時間 。
分支 B：專注封裝與組裝製程驗證 (Assembly & Packaging Qualification)
針對不同模組形態或先進封裝需求，僅需針對結構與組裝工藝進行專項驗證 ：
後段製程 (Section 9 BEOL)：電遷移（EM）、應力遷移（SM）、深溫階循環、介電層完整性（IMD, Inter-Metal Dielectric Integrity） 。
先進堆疊 (Section 10 TSV / CoC / CoCoS)：2.5D / 3D 封裝結構、Cu-pillar 與 C4 凸塊可靠度 。
機械組裝 (Section 8 Assembly)：打線拉力與剪切力（Wirebond Integrity）、晶粒/貼附元件剪切強度（Component Shear） 。
光學介面 (Section 12 Optical I/O)：光纖陣列單元（FAU）貼附之機械與光學可靠度 。
3.2. 雷射封裝與整合方式(Section 11)
矽光子中的雷射封裝與整合方式主要分為兩大架構：外置獨立封裝雷射（Packaged Laser） 與 異質整合嵌入式雷射（Heterogeneously Integrated Lasers）

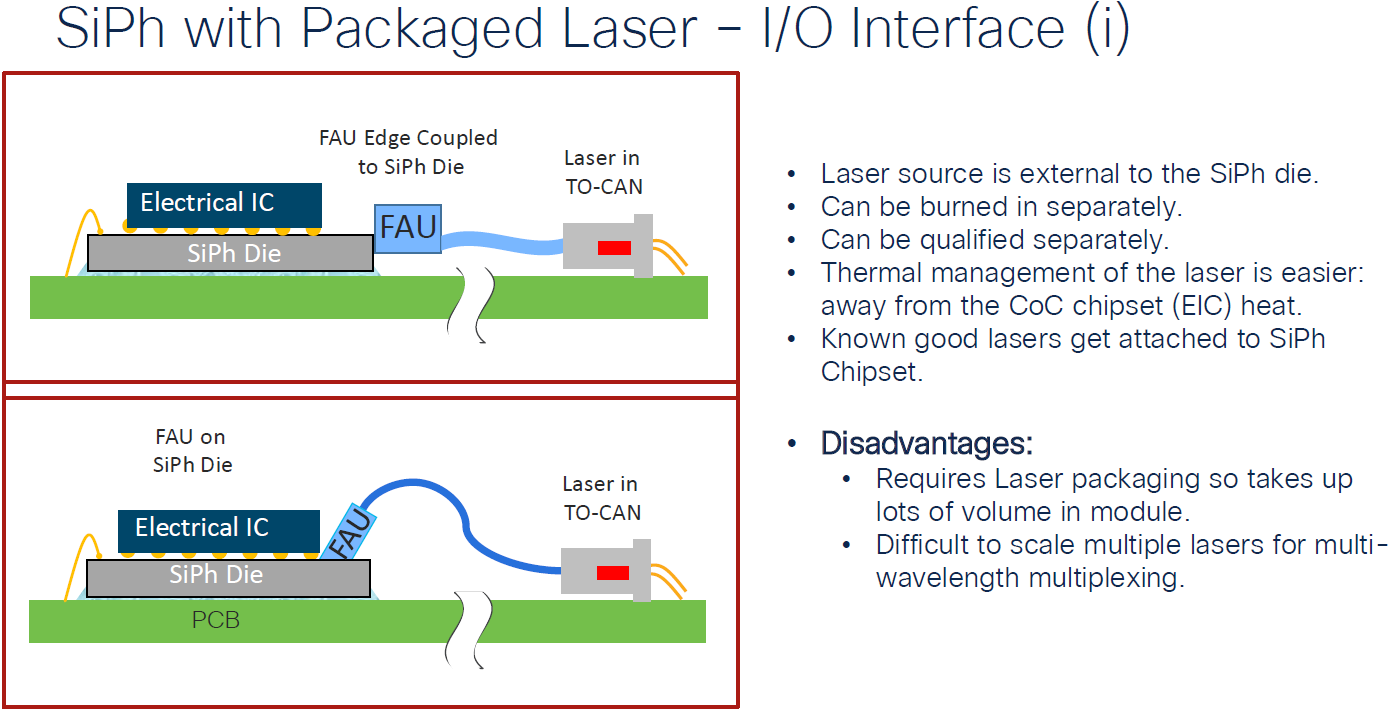

外置獨立封裝雷射架構 (SiPh with Packaged Laser)
結構與光耦合方式
外部獨立光源：雷射光源位於矽光子晶粒外部，採用獨立的 TO-CAN 等標準光學封裝形態。
光纖陣列單元（FAU）耦合：光源透過光纖導入，並由 FAU 透過邊緣耦合（Edge Coupled）或晶粒表面垂直耦合（Surface Coupled）的方式將光訊號注入 SiPh 晶粒。

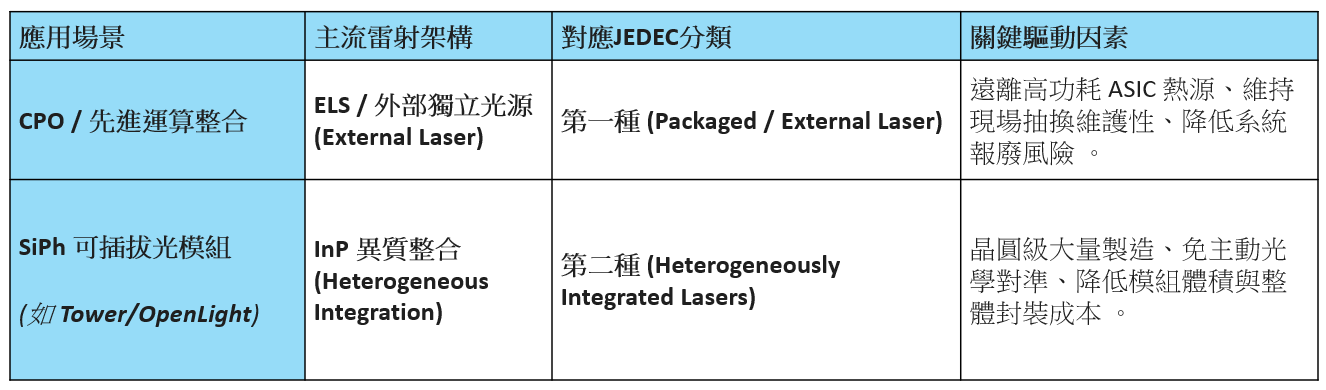

CPO 方案（如目前主流推動的 OIF ELSFP 規範）普遍採用 ELS（External Laser Source） 或外部雷射模組 。
source: Ref[1]
主要優勢
獨立預測與老化：雷射可單獨完成老化篩選（Burn-in）與獨立可靠度驗證（Separately Qualified）。
熱管理負擔低：雷射實體位置遠離發熱嚴重的電子驅動晶片（EIC / CoC 晶片組），顯著降低散熱設計難度。
已知良品對準導入：可確保以已知良品雷射（Known Good Lasers）進行後續的光學對準與組裝。
主要缺點
模組體積龐大：獨立的雷射封裝與光纖走線佔用光模組內部大量空間。
多波長擴充困難：在多波長分波多工（WDM）架構下，難以透過多顆外置封裝雷射有效擴展整合。

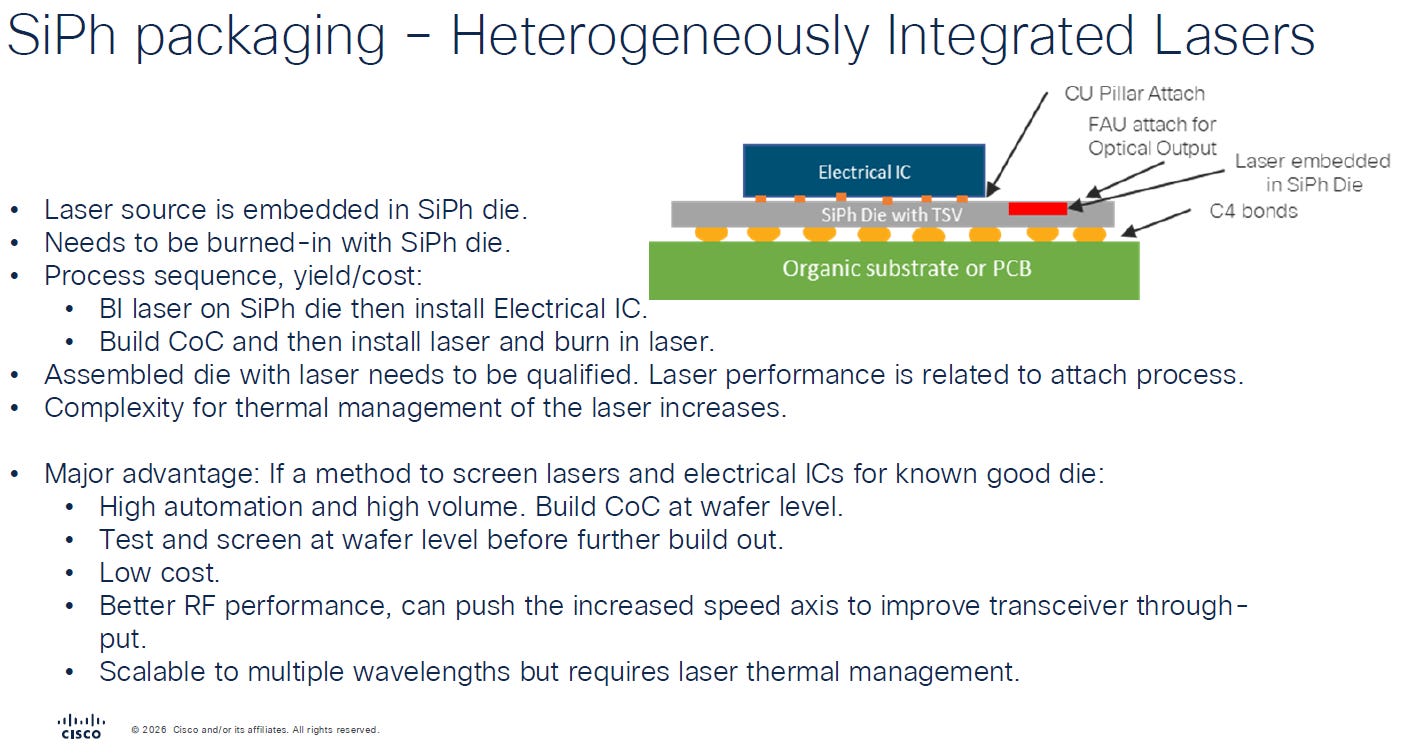

異質整合嵌入式雷射架構
結構與先進封裝配置
直接嵌入晶粒：雷射光源直接嵌入（Embedded）或鍵合於矽光子晶粒內部/表面。

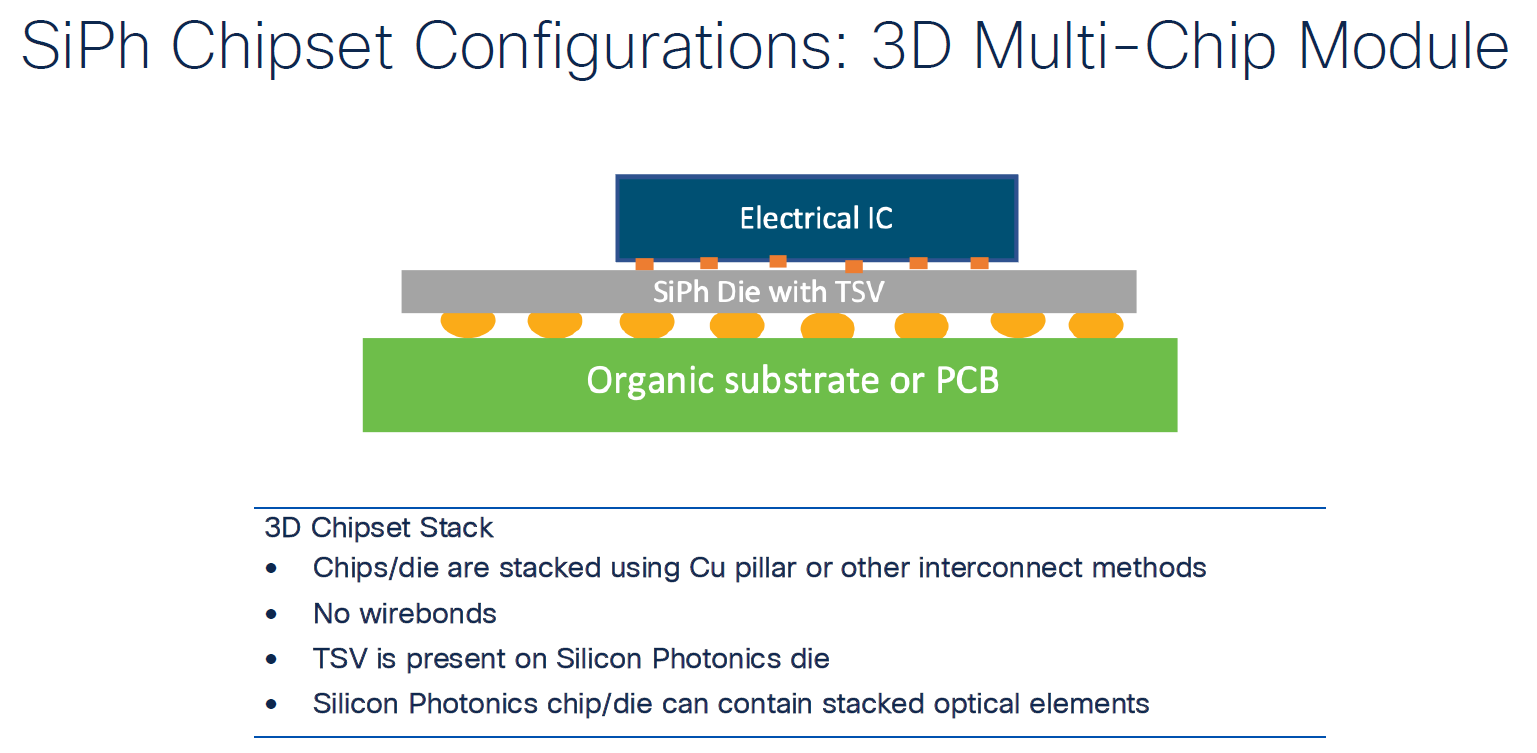

3D / 2.5D 先進封裝：SiPh 晶粒上方透過銅柱（Cu Pillar）鍵合電子驅動晶片（EIC），下方透過 C4 凸塊連接有機基板或 PCB，光輸出端直接貼附 FAU 進行耦合。
在標準可插拔收發模組（如 400G/800G/1.6T DR4/DR8）中，新一代技術（如 Tower Semiconductor 採用 OpenLight 授權之 InP 異質整合技術）正是採用異質整合嵌入式雷射架構。
source: Ref[1]
製程順序與驗證挑戰
需與 SiPh 晶粒共同老化：嵌入後雷射必須與 SiPh 晶粒共同執行老化測試（Burn-in）。
製程順序影響良率與成本：
順序 1：先在 SiPh 晶粒上完成雷射老化測試，再安裝 EIC 晶粒。
順序 2：先完成晶片堆疊（CoC），再安裝雷射並進行整體雷射老化測試。
熱管理複雜度倍增：雷射與高功耗 EIC 緊密相鄰，對整體熱散逸與溫控要求極高。
性能依賴貼附製程：組裝後的整顆晶粒（Assembled Die with Laser）必須重新通過完整驗證，雷射光學性能與貼附工藝（Attach Process）高度相關。
核心優勢（需具備已知良好晶粒 KGD 篩選能力）
晶圓級高度自動化與量產性：可在晶圓級（Wafer Level）直接構建 CoC 堆疊，並在進一步封裝前完成晶圓級測試與篩選，大幅降低量產單位成本。
優異的 RF 高頻性能：極短的互連距離大幅降低寄生阻抗，能顯著提升傳輸速率並推升光收發模組的總傳輸量（Throughput）。
易於多波長擴充：具備高擴展性（Scalable），易於在單一晶片內整合多組不同波長之雷射通道。
3.3. 測試載具與量測方法

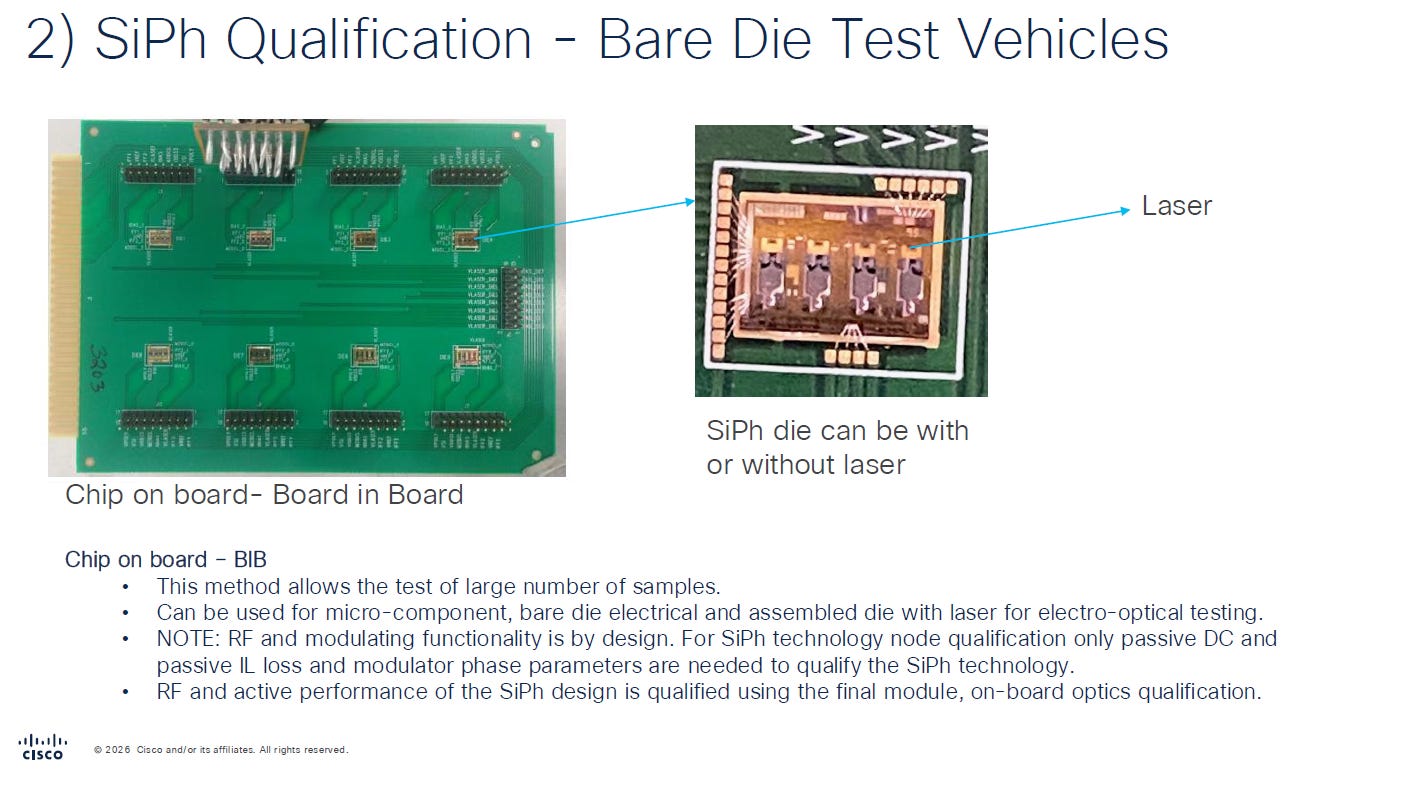

測試載具架構：Chip-on-Board / Board-in-Board (BIB)
支援大批量樣品統計測試：採用多通道載板（Board-in-Board, BIB）架構，可在同一載板上同時配置並電性連接多顆測試晶粒，滿足可靠度評估所需的大樣本數測試需求 。
彈性支援多階段測試載具：BIB 測試方法適用於微光學元件（Micro-component）、裸晶電性（Bare die electrical）以及鍵合雷射後的整合晶片組光電綜合測試（Assembled die with laser） 。
待測晶粒配置形態：載具上的矽光子晶粒可依驗證需求，採用純矽光裸晶或已安裝雷射之晶粒。
source: Ref[1]

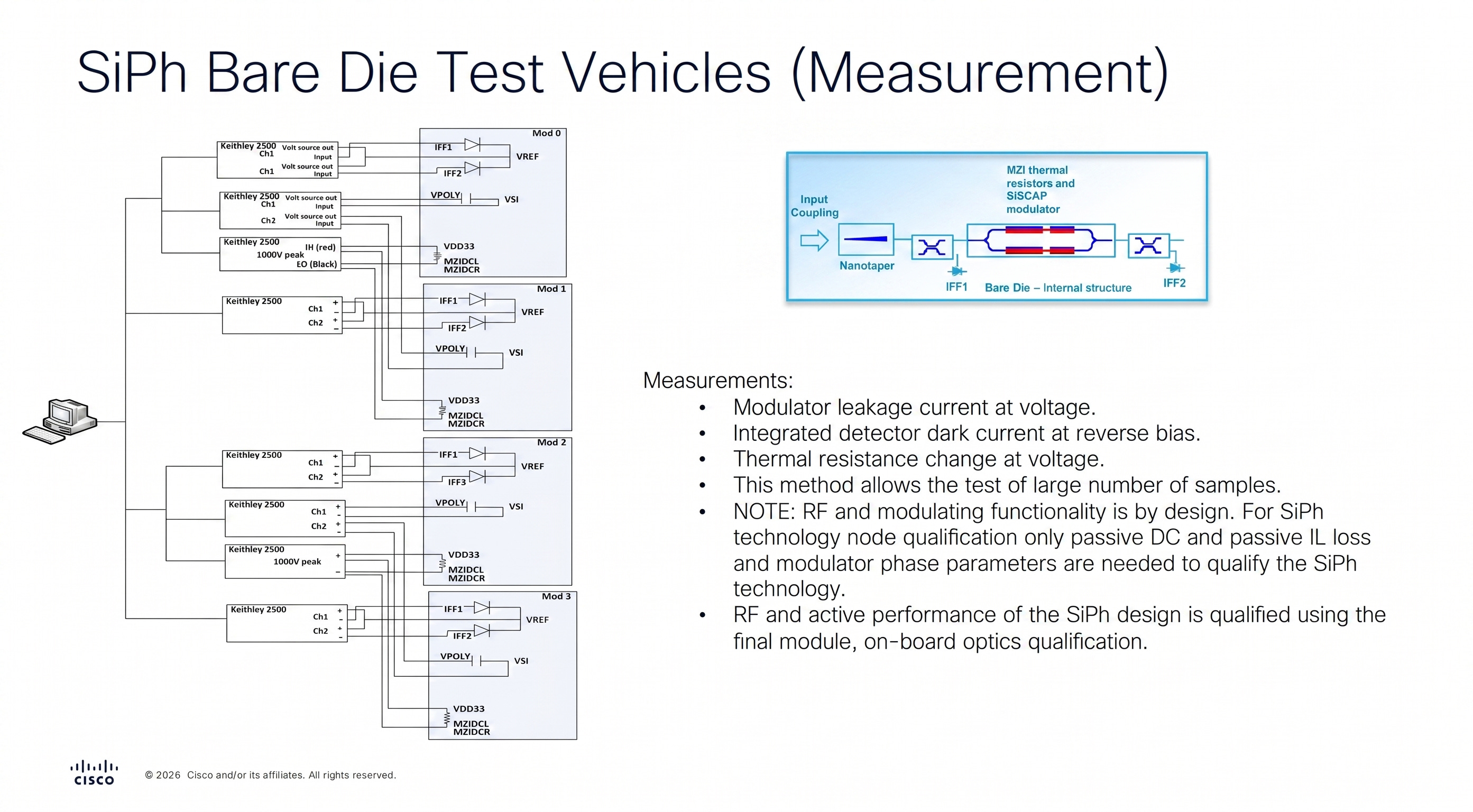

裸晶內部測試結構 (Bare Die Internal Structure)
整合光路設計：測試晶粒內部整合了奈米錐光耦合器（Nanotaper Input Coupling）、分光/合光器、前後端光功率監控光電二極體（IFF1 與 IFF2 監控點），以及具備熱調諧電阻的馬赫-曾德干涉儀（MZI）與 SISCAP(Silicon-Insulator-Silicon CAPacitor) 調變器單元 。
多通道自動化儀表控制：透過多通道精密數位電表與源表（如 Keithley 2000、2500 系列），多組調變通道（如 Mod 0 至 Mod 3）可同步施加偏壓控制並進行電氣特性讀取 。
source: Ref[1]
核心電氣與光學量測指標
調變器電壓漏電流 (Modulator Leakage Current at Voltage)：評估調變器在施加偏壓下的絕緣與漏電流表現 。
整合光偵測器暗電流 (Integrated Detector Dark Current at Reverse Bias)：於反向偏壓下量測晶片內建光偵測器的暗電流特性 。
熱調諧電阻變化 (Thermal Resistance Change at Voltage)：監控熱調諧電阻在不同電壓應力下的阻值變化與穩定性 。
技術節點驗證與最終模組驗證之分工原則
技術節點驗證（Technology Node Qual）：高頻 RF 與動態調變功能主要屬於設計範疇（By Design） ；因此在技術平台的可靠度驗證階段，僅需量測被動直流（DC）、被動插入損耗（Passive IL Loss）以及調變器相位參數（Modulator Phase Parameters）即可完成技術節點資格判定 。
最終模組驗證（Final Module Qual）：高頻 RF 性能與動態工作表現，則留待最終收發模組（Final Module）或板載光學（On-board Optics）驗證階段進行全面確認 。
3.4. 可靠度應力測試

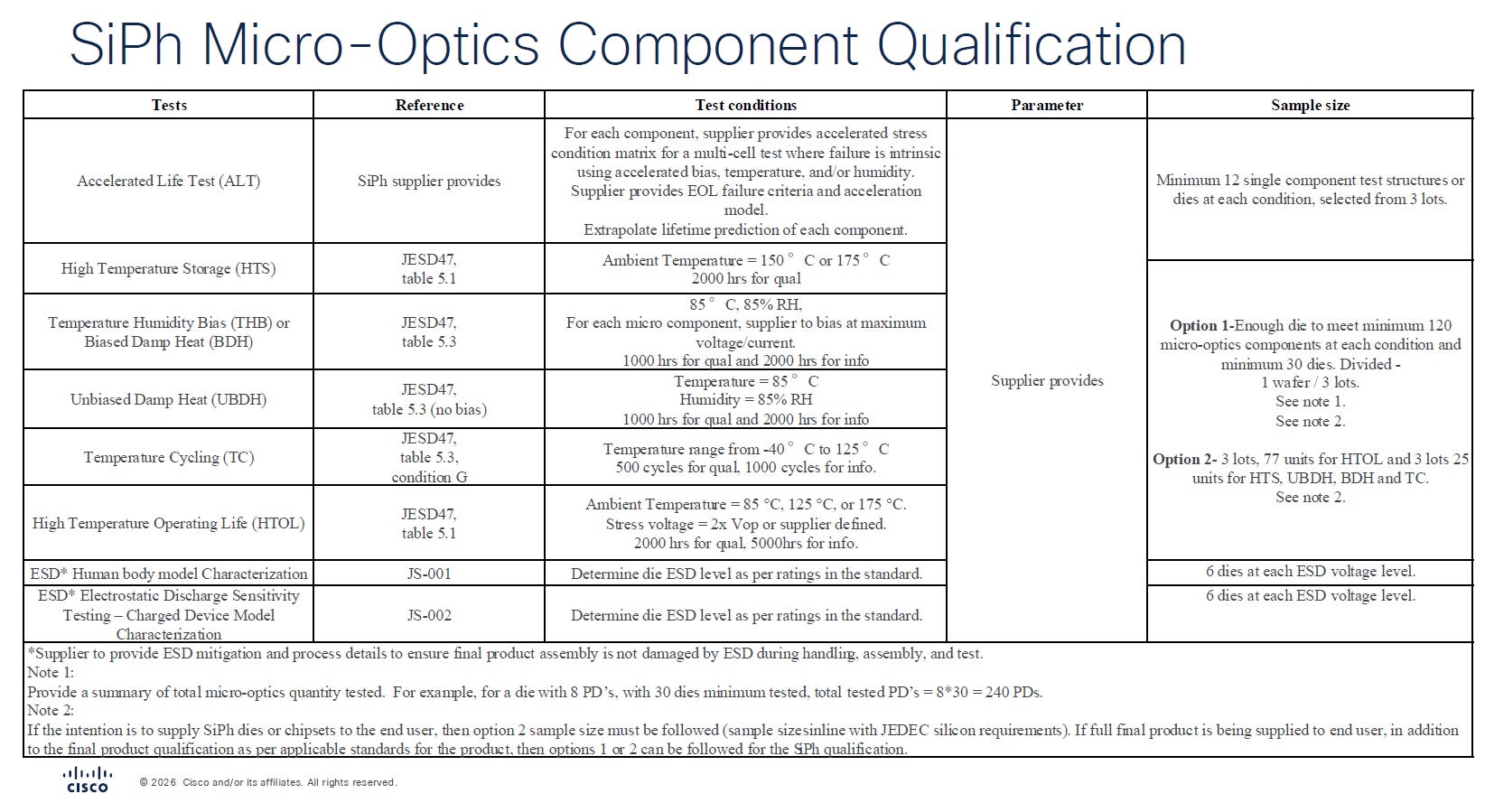

微光學(Micro-Optics)元件與裸晶可靠度驗證摘要
驗證定位：
微光學元件（Section 5）：針對 PD、調變器、熱電阻等單一元件建立加速壽命預測模型（ALT）。

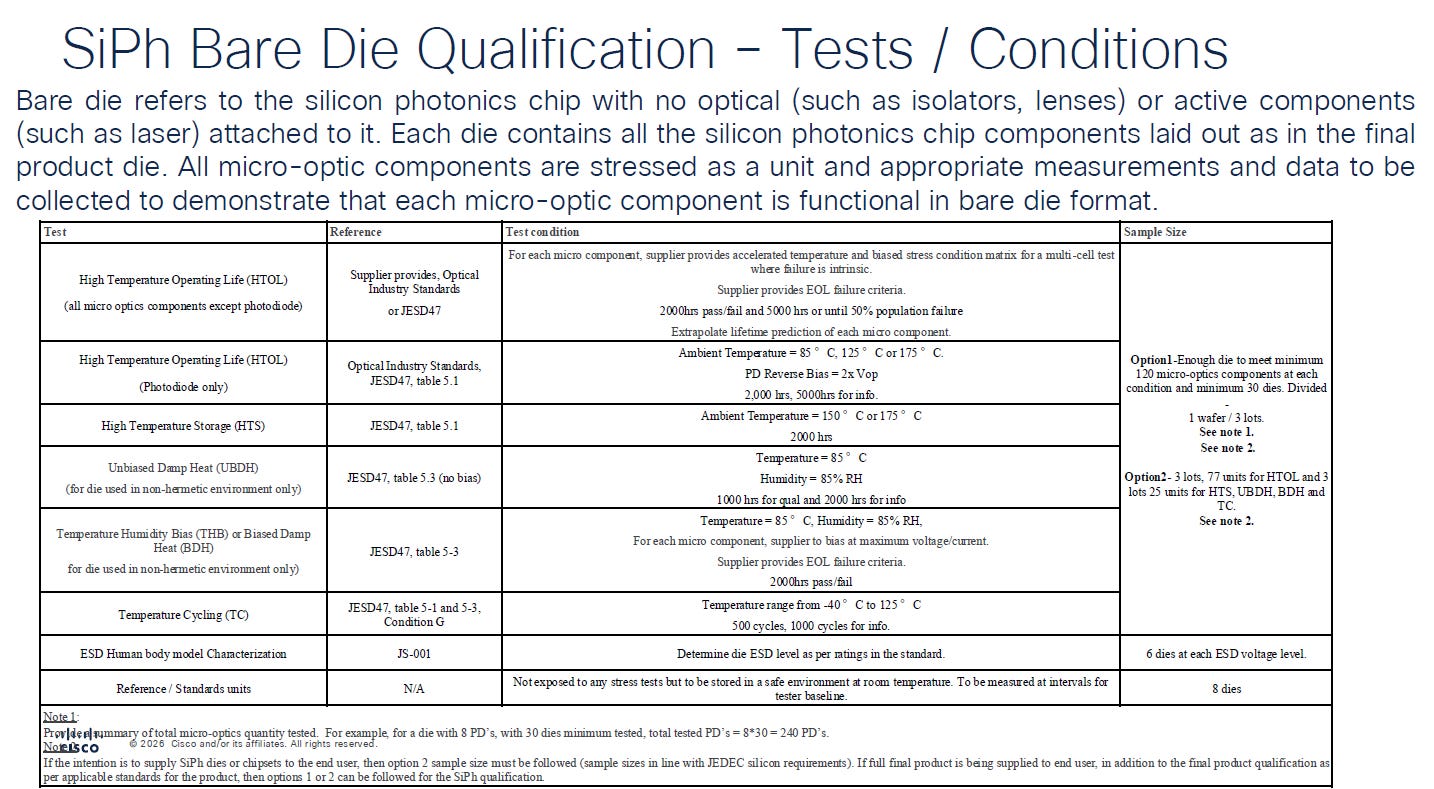

裸晶（Section 6）：針對尚未貼附外部光學元件的完整晶粒，將所有內建元件作為單一整體（Stressed as a unit）進行應力測試 。
source: Ref[1]
source: Ref[1]
核心應力測試條件（依據 JESD47 等標準）：
HTOL（高溫運作壽命）：85°C / 125°C / 175°C，施加偏壓（如 2x Vop），2000 小時判定合格，5000 小時收集壽命數據 。
HTS（高溫儲存）：150°C 或 175°C，2000 小時 。
THB/BDH 與 UBDH（溫濕度/濕熱測試）：適用於非氣密環境，85°C / 85% RH，1000 至 2000 小時 。
TC（溫度循環）：-40°C 至 125°C，500 次循環合格判定，1000 次循環收集參考數據 。
ESD：依 JS-001（HBM）與 JS-002（CDM）執行特性化評估 。
取樣規模規範：
Option 1（終端模組出貨）：每項條件至少測試 120 個微光學元件，且至少 30 顆晶粒（取自 3 批次中的 1 批晶圓）。
Option 2（以 SiPh 晶粒/晶片組直接出貨）：依 JEDEC 標準半導體規格，HTOL 取 3 批共 231 顆；HTS、UBDH、BDH、TC 各取 3 批共 75 顆 。

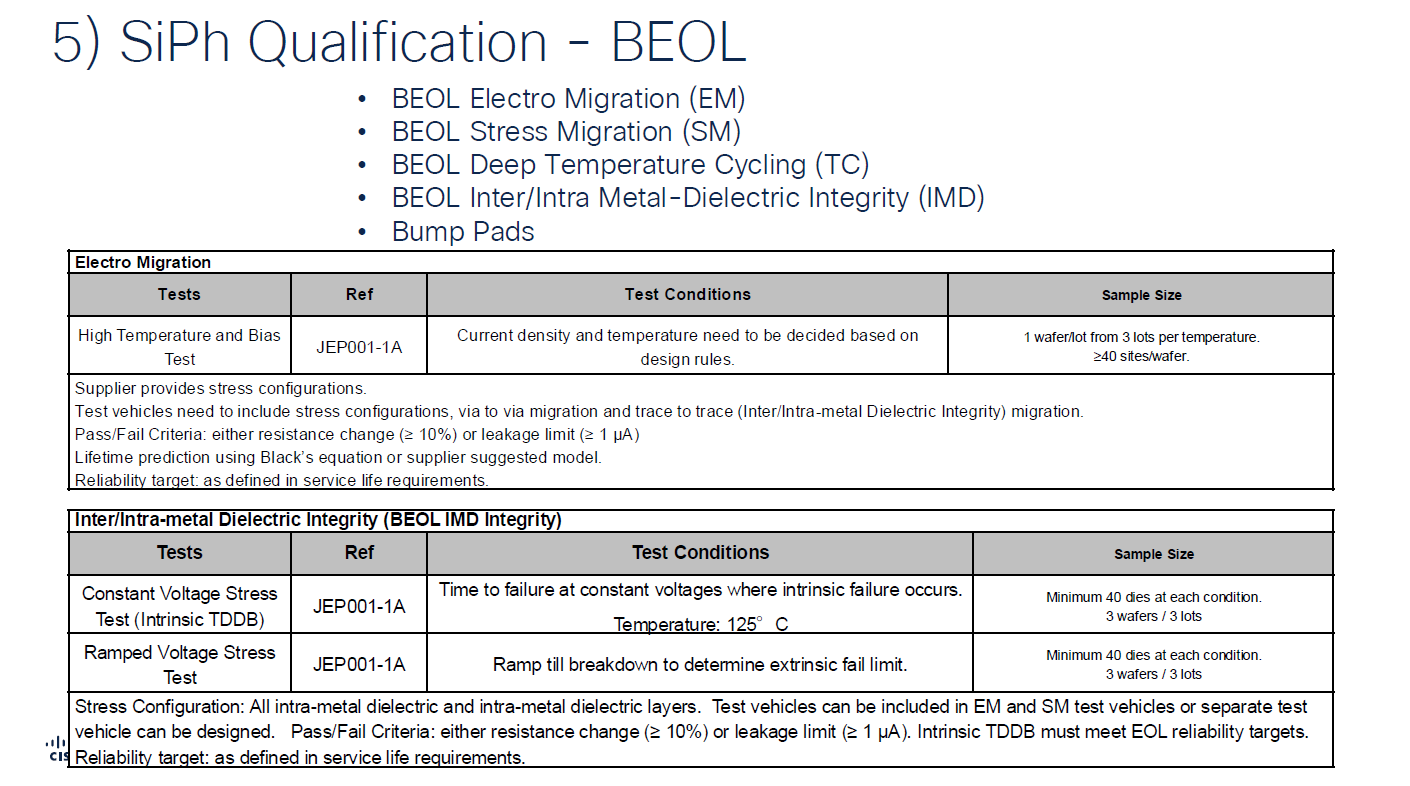

矽光子後段製程可靠度驗證 (Section 9: BEOL Qualification)
source: Ref[1]
驗證範疇：涵蓋金屬走線與介電層之電遷移（EM）、應力遷移（SM）、深溫階循環（Deep TC）、金屬間介電層完整性（IMD）與凸塊接墊（Bump Pads）。

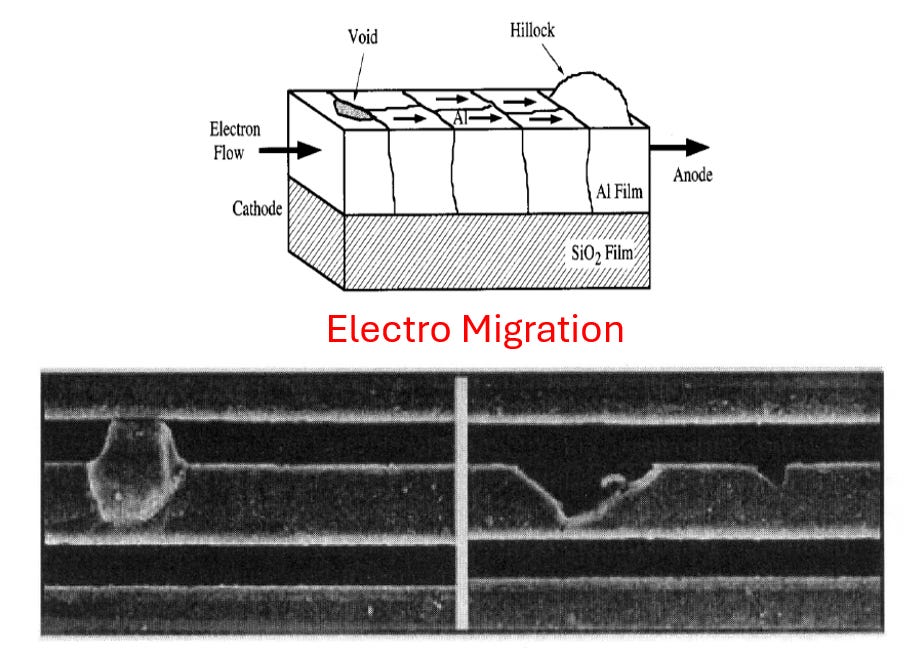

電遷移測試（EM, Electro Migration）：
測試依據：遵循 JEDEC JEP001-1A 。
取樣規範：3 批次（Lots），每批 1 片晶圓，每片至少測試 40 個測試點 。
壽命推算與判定：透過 Black’s Equation 建立壽命模型 ；當電阻變化量 ≥ 10% 或漏電流 ≥ 1 µA 即判定失效 。
介電層完整性與崩潰測試（IMD / TDDB）：
定電壓應力測試（固有 TDDB）：於 125°C 評估固有失效時間 。
步進電壓應力測試：電壓持續遞增至擊穿，評估非固有（外在缺陷）極限 。
取樣與門檻：3 批次共 3 片晶圓，每項條件至少 40 顆晶粒 ；以電阻變化 ≥ 10% 或漏電流 ≥ 1 µA 為失效門檻，結果需符合產品終端壽命要求 。

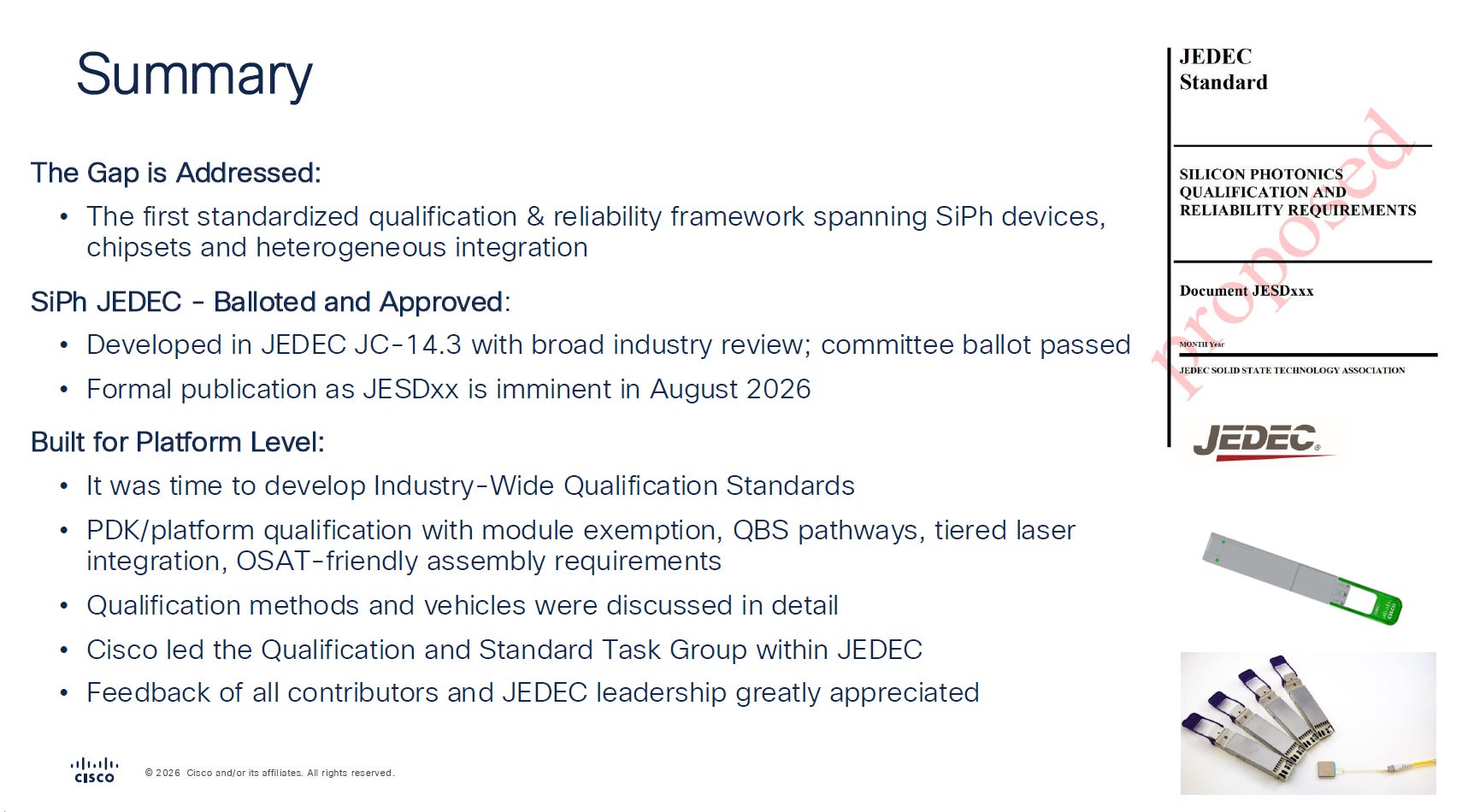

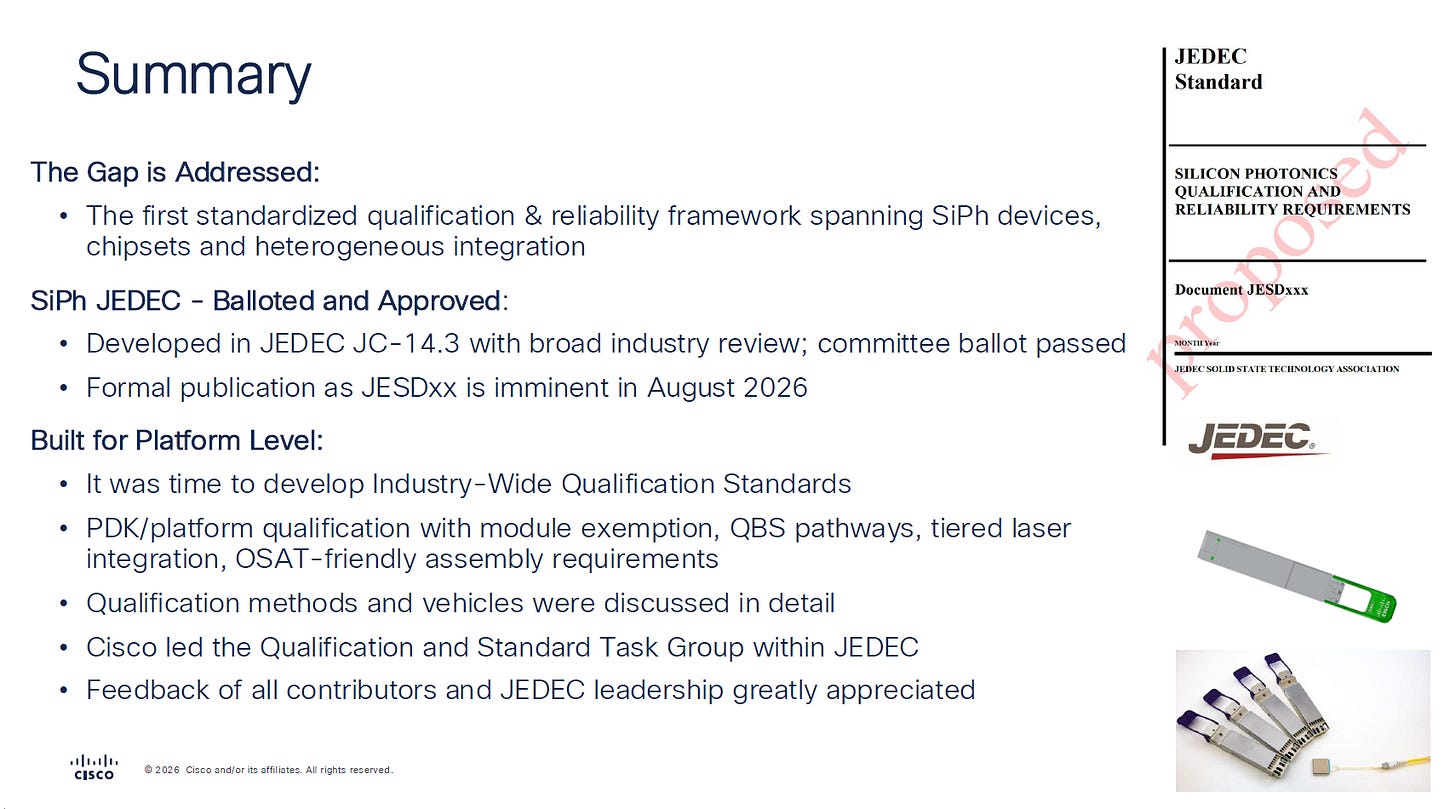

4. JEDEC 矽光子規範總結
source: Ref[1]

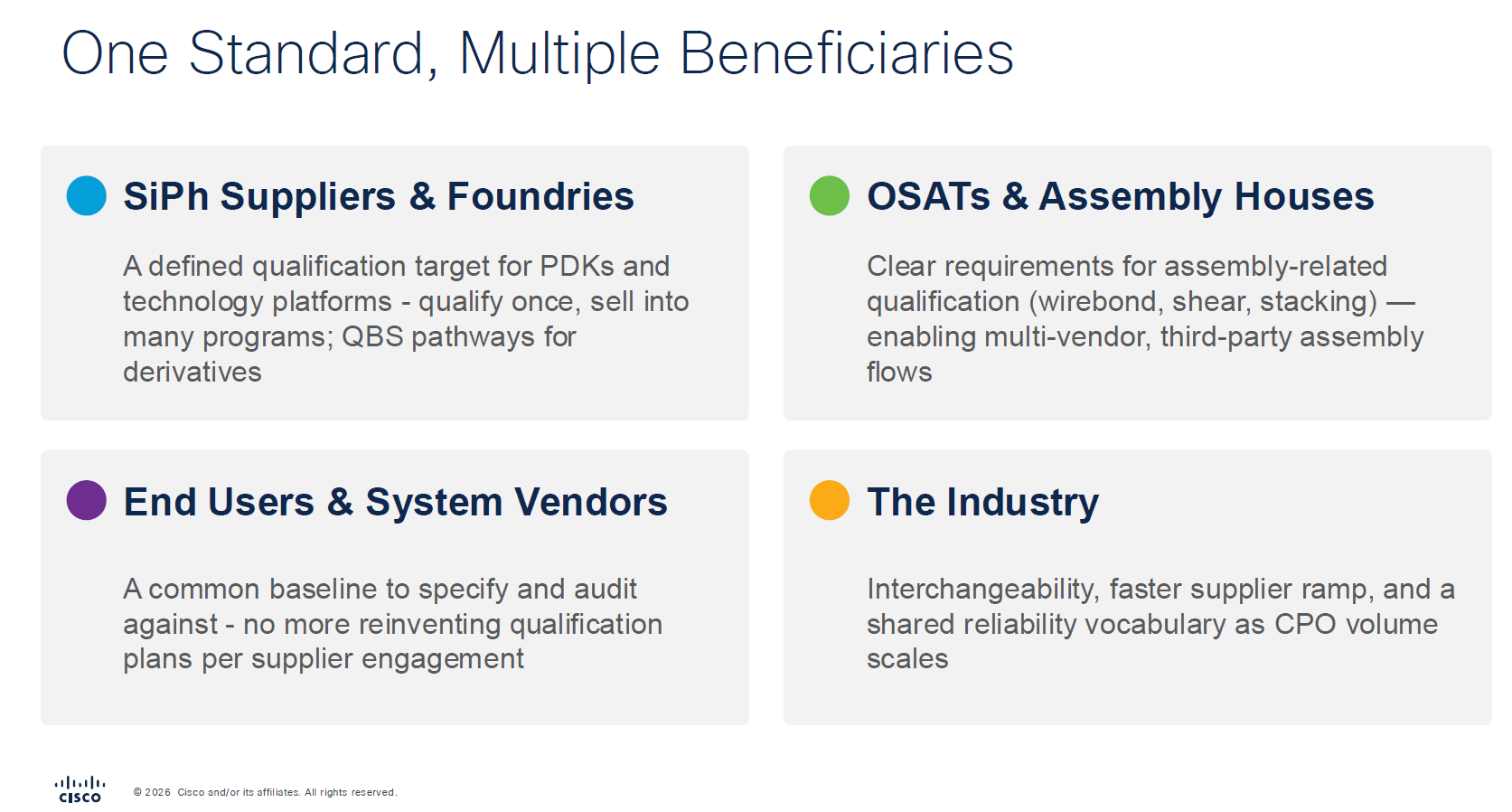

產業痛點的正式解決 (The Gap is Addressed)
這是業界第一個橫跨矽光子元件（Devices）、晶片組（Chipsets）與異質整合（Heterogeneous Integration）的標準化驗證與可靠度架構。
標準進度與發布時程 (Balloted and Approved)
本標準由 Cisco 帶領 JEDEC JC-14.3 委員會下的驗證與標準工作小組（Task Group）主導制定，並經廣泛產業審查且委員會投票通過。
正式標準文件（JESD264）已於 2026 年 8 月正式發布。
專為技術平台層級打造 (Built for Platform Level)
一次性平台驗證：完成 PDK 與製程平台驗證後，衍生產品享有模組免重驗機制（Module Exemption）與相似性驗證路徑（QBS Pathways）。
完整的驗證細節規範：明確定義了分級雷射整合要求（Tiered Laser Integration）、友善 OSAT 的組裝標準（打線、剪切與堆疊），以及具體的測試載具與量測方法。
一套標準，全產業受惠
source: Ref[1]
矽光子供應商與晶圓代工廠 (SiPh Suppliers & Foundries)
為 PDK 與技術平台提供明確的驗證目標。
實現「一次驗證，銷售至多個專案（Qualify once, sell into many programs）」，並可透過相似性驗證（QBS）快速推出衍生產品。
封測代工與組裝廠 (OSATs & Assembly Houses)
獲得組裝相關驗證的清晰規範（涵蓋打線 Wirebond、元件剪切 Shear 及 2.5D/3D 堆疊 Stacking）。
促成多供應商（Multi-vendor）與第三方組裝代工流程的建立。
終端用戶與系統廠商 (End Users & System Vendors)
擁有產業通用的規格制定與稽核基準（Common Baseline）。
不再需要針對每個供應商專案重新制定驗證計畫，大幅降低溝通與測試成本。
整體光通訊產業 (The Industry)
確立產品的互換性（Interchangeability），加速新供應商的導入時程（Faster supplier ramp）。
建立跨領域的通用可靠度語言（Shared Reliability Vocabulary），為 CPO 共同封裝光學未來的規模化量產奠定基礎。
5. 結論
JEDEC 矽光子標準（JESD264）象徵著光通訊產業正式告別過去高度客製化與逐案摸索的驗證時代，邁入如傳統 CMOS 般高度標準化、平台化的全新里程碑 。
本標準的核心價值與深遠影響體現在三大維度：
技術平台一次性驗證（Qualify the Platform Once）： 透過微光學元件（Micro-optic Components）與裸晶（Bare Die）的基準驗收，以及組裝光電性能驗證，技術平台與 PDK 一旦通過認證，後續同 PDK 的衍生產品即可免除晶片組層級的重複測試，並藉由相似性驗證（QBS）顯著縮短開發週期與驗證成本 。
釐清異質整合與先進封裝規範： 標準針對外置獨立光源（Packaged Laser）與異質整合嵌入式雷射（Heterogeneously Integrated Lasers）制定了清晰的分級測試要求，同時為 OSAT 與封測廠定義了明確的打線（Wirebond）、剪切力（Shear）及 2.5D/3D（TSV/CoC/CoCoS）堆疊可靠度基準 。
賦能整體產業鏈規模化量產： 從晶圓代工廠、EDA/EPDA 工具商、OSAT 封測廠到系統終端用戶，皆獲得了一套通用的技術與稽核語言（Common Language），不僅降低多供應商（Multi-vendor）導入的門檻與風險，更為未來 1.6T+ 及 CPO 大規模商用化奠定了不可或缺的品質基石 。
[Reference]
F. Rezaie, A. Miele, Cisco, “Silicon Photonics Qualifcation & Reliability Requirements“, IEEE EPS Webinar, 7/16/2026
JESD264, “Silicon Photonics Qualification and Reliability Requirements”, JEDEC
